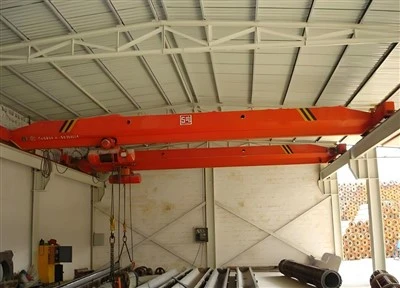

Cầu trục dầm đơn chạy điện



MỘTCầu trục dầm đơn chạy điệnbao gồm nhiều thành phần cơ, điện và kết cấu làm việc cùng nhau để đảm bảo xử lý vật liệu an toàn và hiệu quả. Dưới đây là mộtphân tích chi tiếtcác thành phần chính của nó:



1. Thành phần kết cấu

A. Dầm cầu (Dầm chịu lực-tải trọng chính)

Dầm đơn{0}}: Một chùm tia (chi phí-hiệu quả cho tải nhẹ/trung bình).

Dầm đôi-: Hai chùm tia song song (công suất cao hơn, độ ổn định tốt hơn).

Vật liệu: Thép hàn (kết cấu-hộp hoặc dầm chữ I{1}}).

B. Xe tải cuối (Cuối xe)

Nằm ở mỗi đầu của dầm cầu.

Được trang bịbánh xe, động cơ và phanhcho chuyển động dọc.

Đường ray đường băng: Lắp đặt trên cột nhà xưởng hoặc kết cấu trần để di chuyển cần cẩu.

C. Hệ thống đường băng

Dầm đường băng: Hỗ trợ chuyển động của cần trục (thường là dầm chữ I hoặc dầm hộp).

Đường ray: Dẫn hướng các bánh xe cần trục (đường ray-đỉnh phẳng hoặc có rãnh).

Giá đỡ & Hỗ trợ: Cố định đường băng vào kết cấu tòa nhà.

2. Linh kiện nâng & nâng

A. Bộ phận nâng

Palăng xích điện(0,5–10 tấn) – Nhỏ gọn, lý tưởng cho tải trọng nhẹ.

Palăng dây cáp(5–100+ tấn) – Nâng-công việc nặng nhọc.

Động cơ: Điều khiển AC/DC hoặc biến tần (VFD).

Phanh: Điện từ hoặc thủy lực để đảm bảo an toàn.



B. Lắp ráp xe đẩy

Di chuyển theo phương ngang dọc theo dầm cầu.

Khung xe đẩy: Hỗ trợ vận thăng.

Bánh xe đẩy & động cơ truyền động: Cho phép di chuyển chéo.

Hộp số giảm tốc: Điều khiển tốc độ.

C. Khối móc & Phụ kiện nâng

Cái móc: Xoay để gắn tải dễ dàng.

Cùm, dây treo hoặc phụ kiện gắp(đối với tải chuyên dùng).

3. Hệ thống Truyền động & Chuyển động

A. Lái xe du lịch cầu

Động cơ du lịch: Lực chuyển động dọc theo đường ray.

Bánh xe & Trục: Bánh xe thép có ổ bi giúp chuyển động êm ái.

Bộ đệm & Bộ đệm: Ngăn chặn va chạm ở giới hạn hành trình.

B. Lái xe du lịch

Động cơ xe đẩy: Di chuyển tời dọc theo dầm.

Con lăn dẫn hướng: Giữ xe đẩy thẳng hàng.

4. Hệ thống điện & điều khiển

A. Nguồn điện

Hệ thống dây hoa(xe đẩy cáp) hoặcThanh dẫn điện(để truyền nguồn/dữ liệu).

Công tắc ngắt kết nối chính: Cắt điện khẩn cấp.

B. Bảng điều khiển & Giao diện vận hành

Trạm điều khiển mặt dây chuyền(đẩy-nút treo để vận hành thủ công).

Điều khiển từ xa bằng sóng vô tuyến(hoạt động không dây).

PLC (Bộ điều khiển logic khả trình)– Đối với cần cẩu tự động.

C. Cảm biến & Thiết bị An toàn

Công tắc giới hạn(ngăn chặn-việc di chuyển quá mức).

Bảo vệ quá tải(ngắt điện nếu tải vượt quá công suất).

Hệ thống chống va chạm(đối với nhiều cần cẩu).

Nút dừng khẩn cấp(tắt máy ngay lập tức).

.

5. Linh kiện an toàn & phụ trợ

A. Hệ thống phanh

Phanh tời: Chống trượt tải.

Phanh du lịch: Dừng chuyển động của cần cẩu/xe đẩy.

B. Chiếu sáng & Báo động

Cảnh báo Beacon & Buzzer(cảnh báo bằng âm thanh/hình ảnh).

Chiếu sáng khu vực làm việc(để hiển thị).

C. Hệ thống bôi trơn

Tự động bôi trơn(đối với bánh răng, vòng bi).

6. Các tính năng tùy chọn cho hội thảo

Chống cháy nổ-Động cơ chống cháy nổ(đối với môi trường nguy hiểm).

Ổ đĩa tần số thay đổi (VFD)– Tăng/giảm tốc mượt mà.

Hệ thống cân(tế bào tải để đo trọng lượng).

Công nghệ chống lắc lư(để định vị chính xác).



phác thảo



Kỹ thuật chính



Ưu điểm chính của cầu trục dầm đơn chạy điện

✅ Tối ưu hóa không gian

Sử dụng không gian trên cao theo chiều dọc, giải phóng diện tích sàn cho các hoạt động khác.

Không có vật cảnnhư lưu lượng xe nâng hoặc thiết bị-gắn trên sàn.

✅ Tăng năng suất và hiệu quả

Chuyển động tải nhanh hơnhơn là nâng bằng tay hoặc xe nâng.

Giảm thời gian xử lý vật liệutrong dây chuyền lắp ráp và khu vực sản xuất.

Định vị mượt mà và chính xácđể gia công, hàn và lắp ráp.

✅ Nâng cao an toàn cho người lao động

Loại bỏ việc nâng bằng tay, giảm chấn thương căng thẳng.

Giảm rủi ro tai nạn(ví dụ: va chạm xe nâng, rơi tải).

Bảo vệ quá tải & phanh khẩn cấpngăn chặn những thất bại.

✅ Chi phí-Hiệu quả và bảo trì thấp

tuổi thọ dàivới mức bảo trì tối thiểu (so với xe nâng).

Chi phí lao động thấp hơn(cần ít công nhân hơn để nâng).

Động cơ tiết kiệm năng lượng-(đặc biệt với điều khiển VFD).

✅ Tính linh hoạt và tùy biến

Thích ứng với các tải khác nhau(từ các bộ phận nhỏ đến máy móc hạng nặng).

Nhiều tùy chọn điều khiển(mặt dây chuyền, điều khiển từ xa hoặc hoàn toàn tự động).

Có thể tích hợp với các thiết bị nhà xưởng khác(băng tải, máy CNC).



🏭 Cửa hàng hàn & chế tạo kim loại

Di chuyển các tấm thép, dầm và ốngđể cắt/hàn.

Xử lý các cấu trúc chế tạo lớnvới độ chính xác.

🚗 Xưởng ô tô & máy móc

Động cơ nâng, hộp số và khung gầmtrong quá trình lắp ráp.

Định vị các bộ phận nặngtrong các trung tâm gia công.

⚙️ Cửa hàng máy công cụ & CNC

Tải/dỡ phôi nặngvào máy tiện, máy nghiền và máy ép.

Xử lý khuôn và khuôntrong các cửa hàng dụng cụ và khuôn dập.

📦 Kho bãi & Hậu cần

Di chuyển hàng hóa hoặc máy móc được đóng pallettrong các khu vực lưu trữ.

Xe tải xếp/dỡ hàngtại các trung tâm hậu cần.

🔧 Cơ sở bảo trì & sửa chữa

Nâng hạ thiết bị công nghiệpđể phục vụ.

Xử lý động cơ nặng, máy bơm và máy phát điện.

🏗️ Xưởng xây dựng & thiết bị nặng

Lắp ráp máy ủi, cần cẩu, máy xúc.

Di chuyển các thành phần kết cấu lớn.

⚡ Nhà máy điện & ngành năng lượng

Xử lý tua-bin, máy biến áp và máy phát điện.

Bảo trì thiết bị điện nặng.



1. Thiết kế & Kỹ thuật
Phân tích yêu cầu: Xác nhận khả năng tải, nhịp, chiều cao nâng, mức độ tự động hóa, chế độ điều khiển và các tính năng an toàn dựa trên nhu cầu của khách hàng.

Thiết kế kết cấu: Thiết kế cụm dầm chính dầm đơn, đầu xe, xe con và tời bằng phần mềm CAD.

Thiết kế Điện & Điều khiển: Phát triển sơ đồ hệ thống điều khiển bao gồm lập trình PLC, lựa chọn động cơ, VFD, cảm biến, cảnh báo và khóa liên động an toàn.

Mô phỏng & Xác thực: Sử dụng FEA (Phân tích phần tử hữu hạn) để đảm bảo tính toàn vẹn của cấu trúc và mô phỏng động cho điều khiển chuyển động.

2. Mua sắm vật tư
Tìm nguồn thép-chất lượng cao (Q345B hoặc tương đương) cho dầm chính và các bộ phận.

Mua động cơ, tời nâng, biến tần, PLC, công tắc giới hạn và hệ thống báo động từ các nhà cung cấp đáng tin cậy.

Đảm bảo tất cả các thành phần đều đáp ứng các chứng nhận và tiêu chuẩn liên quan (ISO, CE, GB).

3. Chế tạo dầm chính
Cắt: Các tấm thép được cắt theo kích thước bằng máy cắt ngọn lửa/plasma CNC.

Tạo hình: Cuộn hoặc tạo hình các tấm thành hình dạng dầm chữ I hoặc dầm hộp.

Hàn: Thực hiện hàn mặt bích, bản bụng và vật liệu cứng theo các thông số kỹ thuật của quy trình hàn (WPS).

Xử lý nhiệt: Giảm ứng suất nếu cần thiết để giảm biến dạng hàn.

Gia công: Khoan lỗ để lắp đầu xe và xe đẩy; ray cẩu máy nếu được tích hợp.

Kiểm tra: Kiểm tra chất lượng mối hàn (tia X{0}}hoặc siêu âm), kích thước và độ hoàn thiện bề mặt.

4. Cuối đoàn xe & xe đẩy
Chế tạo khung: Cắt và hàn các khung xe cuối và khung xe đẩy.

Lắp ráp bánh xe: Gắn bánh xe và lắp vòng bi; lắp ráp động cơ truyền động và hộp số.

Lắp đặt: Gắn bánh xe vào khung và gắn phanh và công tắc hành trình.

Kiểm tra: Kiểm tra tĩnh và động trên bánh xe và phanh để quay và chịu tải trơn tru.

5. Lắp ráp tời
Lắp dây cáp hoặc tời xích lên xe đẩy.

Lắp đặt khối móc, chốt an toàn, bộ giới hạn tải và cảm biến tải.

Kết nối động cơ tời, hộp số, phanh và bộ mã hóa.

Tiến hành kiểm tra chức năng về tốc độ nâng, khả năng nâng và phanh.

6. Hệ thống dây điện và điều khiển
Lắp đặt cáp động cơ, cáp điều khiển và đường dây thông tin liên lạc.

Gắn PLC, VFD, công tắc tơ và rơle an toàn vào tủ điều khiển.

Công tắc giới hạn dây, báo động, dừng khẩn cấp và cảm biến.

Lập trình PLC với logic điều khiển tự động, khóa liên động an toàn và chẩn đoán.

7. Xử lý bề mặt
Làm sạch: Loại bỏ rỉ sét, dầu và mảnh vụn khỏi tất cả các bộ phận bằng thép.

Lớp sơn lót: Phủ lớp sơn lót chống{0}}ăn mòn.

Lớp sơn cuối cùng: Phun sơn công nghiệp có độ bền-cao để bảo vệ chống mài mòn và ăn mòn.

Bảo dưỡng: Để thời gian khô thích hợp để đảm bảo chất lượng hoàn thiện.

8. Kiểm tra-trước khi cài đặt
Không-Thử nghiệm tải: Chạy cần cẩu, xe đẩy và tời không tải để xác minh chuyển động, tốc độ và khả năng kiểm soát.

Kiểm tra tải: Thực hiện kiểm tra tải định mức theo tiêu chuẩn để đảm bảo khả năng nâng và tính toàn vẹn của cấu trúc.

Kiểm tra thiết bị an toàn: Xác minh hoạt động của bộ giới hạn quá tải, công tắc giới hạn, dừng khẩn cấp và cảnh báo.

Xác thực tự động hóa: Kiểm tra trình tự tự động, độ chính xác định vị và phản hồi của cảm biến.

9. Đóng gói & Vận chuyển
Tháo rời các bộ phận nếu cần thiết để vận chuyển.

Bảo vệ các bộ phận bằng lớp đệm, lớp đệm và lớp đệm an toàn chống rỉ sét.

Chuẩn bị tài liệu bao gồm hướng dẫn sử dụng, hướng dẫn bảo trì và chứng chỉ kiểm tra.

10. Cài đặt và vận hành (Tại-Trang web)
Lắp ráp lại các bộ phận của cần cẩu tại địa điểm của khách hàng.

Căn chỉnh đường ray cần cẩu và cấu trúc đường băng an toàn.

Đấu nối dây nguồn và điều khiển.

Hiệu chỉnh cảm biến và kiểm tra các chức năng điều khiển tự động.

Đào tạo nhân viên vận hành và bảo trì.

Bàn giao hồ sơ, chứng nhận.


Quang cảnh hội thảo:

Công ty đã lắp đặt nền tảng quản lý thiết bị thông minh và lắp đặt 310 bộ (bộ) robot xử lý và hàn. Sau khi hoàn thành kế hoạch sẽ có hơn 500 bộ (bộ) và tỷ lệ kết nối thiết bị đạt 95%. 32 dây chuyền hàn đã được đưa vào sử dụng, 50 dây chuyền dự kiến ​​lắp đặt và tỷ lệ tự động hóa của toàn bộ dây chuyền sản phẩm đạt 85%.
