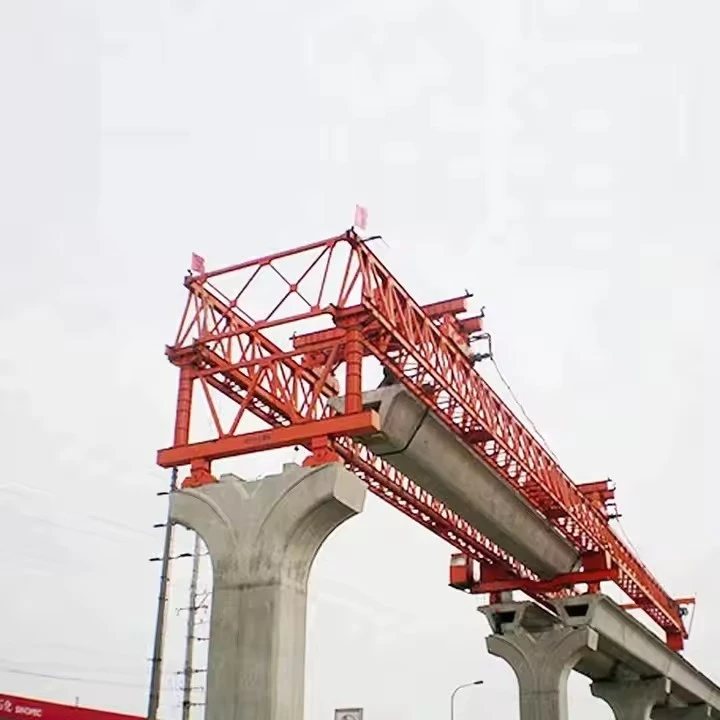

Thiết bị phóng cầu 250Ton

A Thiết bị phóng cầu 250 tấnlà một loại máy hạng nặng-dùng để lắp đặt các đoạn cầu hoặc dầm cầu đúc sẵn một cách hiệu quả.







Các tính năng chính của Máy phóng cầu 250 tấn:

Khả năng chịu tải cao– Có thể nâng và định vị các đoạn cầu có trọng lượng lên tới 250 tấn.

Khoảng cách và phạm vi tiếp cận có thể điều chỉnh– Tùy chỉnh cho chiều rộng và chiều cao cầu khác nhau.

Thiết kế tự hành hoặc mô-đun– Một số mô hình có khả năng tự-tự di chuyển trên đường ray hoặc bánh xe, trong khi một số mô hình khác là mô-đun và yêu cầu lắp ráp-tại chỗ.

Vị trí chính xác– Được trang bị bộ điều khiển thủy lực hoặc điện tử để căn chỉnh chính xác các đoạn cầu.

Hệ thống an toàn– Bao gồm bảo vệ quá tải, cơ chế chống lắc và phanh khẩn cấp.

Khả năng thích ứng– Có thể sử dụng cho nhiều loại cầu khác nhau (dầm cầu, dầm hộp, cầu phân đoạn…).

Hoạt động điều khiển từ xa– Một số mẫu xe cho phép điều khiển-từ xa để nâng cao tính an toàn và hiệu quả.





1. Thông số chung

Mẫu/Loại:Máy phóng cầu 250 tấn

Ứng dụng:Thi công cầu phân đoạn đúc sẵn, lao dầm, lắp dựng nhịp-theo-nhịp

Công suất phóng tối đa:250 tấn

Phương pháp khởi động:Dựa trên-tự khởi chạy, theo mô-đun hoặc giàn-

Hệ thống điều khiển:Tự động/PLC-được điều khiển bằng ghi đè thủ công

---

2. Thông số kết cấu

Dầm chính/Khung:Thép cường độ-cao (Cấp S355/S460)

Độ dài nhịp:Có thể điều chỉnh (ví dụ: điển hình là 30m–60m)

Chiều rộng:Có thể điều chỉnh cho phù hợp với chiều rộng mặt cầu (ví dụ: 10m–20m)

Chiều cao:Có thể điều chỉnh (ví dụ: 6m–12m)

Hệ thống hỗ trợ:Kích thủy lực, trụ tạm hoặc ổ trượt





A Thiết bị phóng cầu 250 tấnlà một loại máy hạng nặng-dùng để lắp đặt các đoạn cầu hoặc dầm cầu đúc sẵn một cách hiệu quả. Dưới đây là các thành phần chính của nó:

1. Các thành phần kết cấu chính

Mũi phóng (Bùng nổ phía trước)– Mở rộng về phía trước để định hướng các đoạn cầu trong quá trình lắp đặt.

Dầm chính/dầm– Cấu trúc chịu tải chính{0}}hỗ trợ các đoạn cầu trong quá trình lao.

Tháp/Cầu hỗ trợ– Hỗ trợ tạm thời hoặc vĩnh viễn để ổn định bệ phóng trong quá trình vận hành.

Khung hỗ trợ phía sau– Neo bệ phóng vào phần cầu đã hoàn thiện.

2. Hệ thống thủy lực & cơ khí

kích thủy lực– Cung cấp lực nâng và lực đẩy để di chuyển các đoạn cầu.

Cơ chế đẩy/kéo– Trượt bệ phóng về phía trước hoặc phía sau dọc theo hướng cầu.

Tời & Cáp– Hỗ trợ định vị và ổn định các phân đoạn.

3. Hệ thống chuyển động và định vị

Bánh xe/Đường đi du lịch– Cho phép bệ phóng di chuyển dọc theo mặt cầu hoặc mặt đất.

Hỗ trợ có thể điều chỉnh– Cho phép điều chỉnh chiều cao và căn chỉnh để có vị trí chính xác.

Vòng bi xoay– Cho phép xoay để căn chỉnh cầu cong (nếu có).

4. Hệ thống kiểm soát và an toàn

Hệ thống điều khiển PLC– Điều khiển tự động cho các hoạt động đồng bộ.

Cảm biến giám sát tải– Đảm bảo phân bổ trọng lượng vẫn trong giới hạn an toàn.

Phanh & Khóa khẩn cấp– Ngăn chặn những chuyển động vô tình trong quá trình vận hành.

5. Linh kiện phụ trợ

Nền tảng làm việc & Thang truy cập– Cung cấp quyền truy cập an toàn cho người vận hành.

Đối trọng- Cân bằng bệ phóng khi nâng vật nặng.

Bộ nguồn (Thủy lực & Điện)– Cung cấp năng lượng cho hệ thống thủy lực và điện.

6. Tính năng tùy chọn

Mô-đun tự hành-(SPM)– Di chuyển độc lập không cần cần cẩu bên ngoài.

Hệ thống lái thích ứng– Đối với hình học cầu phức tạp.

Hoạt động điều khiển từ xa– Tăng cường sự an toàn trong điều kiện nguy hiểm.

Thiết bị này rất quan trọng để khởi động-cầu nhịp lớn, cầu cạn và các công trình phân đoạn đúc sẵn một cách hiệu quả.









cácThiết bị phóng cầu 250 tấnlà một cỗ máy -hạng nặng được thiết kế để triển khai nhanh chóng và hiệu quả các cây cầu lớn, thường được sử dụng trong các dự án quân sự, khẩn cấp và cơ sở hạ tầng. Dưới đây là những ưu điểm chính của nó:

1. Triển khai nhanh chóng

Có thể nhanh chóng lắp đặt cầu trong vài phút, giảm thời gian ngừng hoạt động trong các tình huống nguy kịch (ví dụ: hoạt động quân sự hoặc cứu trợ thiên tai).

Hệ thống khởi động tự động hoặc bán tự động-giảm thiểu lao động thủ công.

2. Khả năng chịu tải cao

Hỗ trợ250 tấn, cho phép các phương tiện quân sự hạng nặng (xe tăng, xe tải) hoặc vận tải dân sự đi qua.

Đảm bảo sự ổn định và an toàn cho giao thông đông đúc liên tục.

3. Tính cơ động và linh hoạt

Được gắn trên thiết bị di động (có bánh xe hoặc bánh xích), cho phép vận chuyển đến các địa điểm xa xôi hoặc hiểm trở.

Thích ứng với nhiều loại cầu khác nhau (cầu Bailey, cầu mô-đun, v.v.).

4. Giảm lao động chân tay

Hệ thống thủy lực hoặc cơ khí xử lý các bộ phận nặng, giảm nhu cầu về đội ngũ lớn.

Giảm thiểu rủi ro liên quan đến việc xây dựng cầu thủ công.

5. An toàn nâng cao

Việc triển khai được kiểm soát-chính xác giúp giảm tai nạn trong quá trình cài đặt.

Hệ thống ổn định-tích hợp đảm bảo vị trí cầu an toàn.

6. Ứng dụng quân sự & dân sự

Quân đội:Triển khai cầu nhanh để di chuyển quân và phương tiện trong vùng chiến đấu.

Dân sự:Sửa chữa cầu khẩn cấp sau thiên tai (lũ lụt, động đất) hoặc các dự án cơ sở hạ tầng.

7. Chi phí-hiệu quả

Giảm-chi phí dài hạn bằng cách đẩy nhanh tốc độ xây dựng và giảm thiểu lao động.

Thiết bị có thể tái sử dụng cho nhiều lần triển khai.

8. Độ bền và độ tin cậy

Được thiết kế để chịu được môi trường khắc nghiệt (thời tiết khắc nghiệt, địa hình gồ ghề).

Thiết kế ít bảo trì-để sử dụng lâu dài tại hiện trường.

Phần kết luận

cácMáy phóng cầu 250 tấnlà một tài sản quan trọng cho cả kỹ thuật quân sự và dân sự, cung cấptốc độ, sức mạnh và hiệu quảtrong hoạt động triển khai cầu. Khả năng xử lý tải trọng cực lớn đồng thời đảm bảo lắp đặt nhanh chóng khiến nó không thể thiếu trong các tình huống quan trọng.





A Máy phóng cầu 250 tấnlà một-thiết bị hạng nặng được sử dụng trong việc xây dựng cầu, đặc biệt là để hạ các đoạn, dầm hoặc toàn bộ nhịp cầu đúc sẵn vào đúng vị trí. Dưới đây là các ứng dụng, tính năng và cân nhắc chính của nó:

Ứng dụng:

Hạ thủy dầm đúc sẵn– Dùng để nâng và định vị các dầm bê tông hoặc thép đúc sẵn cỡ lớn (đến 250 tấn) lên các trụ hoặc mố.

Xây dựng cầu phân đoạn– Triển khai các phân đoạn đúc sẵn theo phương pháp đúc hẫng cân bằng hoặc phương pháp nhịp-theo-nhịp.

Hạ thủy giàn & vòm– Hỗ trợ đặt các giàn thép lớn hoặc mặt cắt vòm cho các cây cầu có nhịp dài.

Cầu đường sắt và đường cao tốc– Thường được sử dụng trong cả các công trình cầu đường sắt và cầu đường cao tốc nơi cần nâng vật nặng.

Khởi động trên cao và dưới gầm– Có thể cấu hình để lao dầm từ phía trên (cổng phía trên) hoặc phía dưới (mũi lao).





Việc sản xuất mộtThiết bị phóng cầu 250 tấn (BLE)bao gồm một quy trình phức tạp, nhiều{0}}giai đoạn tích hợp kỹ thuật kết cấu, hệ thống cơ khí, thủy lực và tự động hóa. Dưới đây là chi tiếtquy trình sản xuất từng bước:

---

1. Giai đoạn thiết kế & kỹ thuật

Phân tích yêu cầu: Xác định khả năng chịu tải (250 tấn), chiều dài nhịp, khả năng thích ứng địa hình và tính cơ động.

Mô hình CAD: Sử dụng phần mềm như AutoCAD, SolidWorks hoặc CATIA để thiết kế 3D.

Phân tích FEA: Tiến hành Phân tích phần tử hữu hạn (ANSYS, ABAQUS) để xác nhận tính toàn vẹn của cấu trúc.

Thiết kế hệ thống thủy lực & điện: Lập kế hoạch xi lanh thủy lực, máy bơm và hệ thống điều khiển.

---

2. Mua sắm vật tư

Kết Cấu Thép: Thép-cao cấp (ASTM A572/A514) dùng làm dầm, dầm và giàn.

Linh kiện thủy lực: Máy bơm, xi lanh, van (Bosch Rexroth, Parker).

Hệ thống điện & điều khiển: PLC, cảm biến và mô-đun điều khiển-từ xa.

Cơ chế theo dõi/phóng: Con lăn hoặc ổ trượt-có tải trọng nặng.

---

3. Quy trình chế tạo

A. Chế tạo dầm chính

Cắt & Tạo hình: Cắt tấm thép bằng nhiên liệu plasma/oxy{0}}.

Hàn: Hàn hồ quang chìm (SAW) cho các đường nối dọc; hàn robot cho độ chính xác.

Cuộc họp: Bu lông và hàn các đoạn thành dầm hộp hoặc tiết diện giàn.

B. Cấu trúc hỗ trợ (Khung A{1}}/Tháp)

Chế tạo các giá đỡ thẳng đứng bằng thép gia cường.

Lắp ráp cơ cấu nâng thủy lực.

C. Hỗ trợ mũi và phía sau

Thi công mũi lao (phần mở rộng tạm thời để triển khai cầu).

Lắp các chân/bộ ổn định hỗ trợ phía sau.

---

4. Tích hợp thủy lực và điện

Hệ thống thủy lực:

Lắp đặt xi lanh thủy lực để nâng hạ.

Kết nối máy bơm, ống mềm và van điều khiển.

Hệ thống điện:

Dây PLC, cảm biến và bảng điều khiển.

Kiểm tra sự đồng bộ giữa hệ thống thủy lực và chuyển động.

---

5. Kiểm tra và kiểm soát chất lượng

Kiểm tra NDT: Kiểm tra hàn siêu âm/tia X{0}}.

Kiểm tra tải: Áp dụng 125% tải trọng thiết kế (312,5 tấn) để kiểm tra an toàn.

Kiểm tra chức năng: Mô phỏng việc lao cầu trong điều kiện được kiểm soát.

---

6. Kiểm tra lắp ráp và trước khi giao hàng-

Lắp ráp tất cả các module (dầm, cột đỡ, thủy lực).

Tiến hành kiểm tra hoạt động cuối cùng (mở rộng/rút lại, độ ổn định).

---

7. Vận chuyển & Vận hành công trường

Tháo rời thành các mô-đun có thể vận chuyển được (nếu cần).

-lắp ráp lại và chạy thử tại chỗ.

Đào tạo người vận hành.





Công ty đã lắp đặt nền tảng quản lý thiết bị thông minh và lắp đặt 310 bộ (bộ) robot xử lý và hàn. Sau khi hoàn thành kế hoạch sẽ có hơn 500 bộ (bộ) và tỷ lệ kết nối thiết bị đạt 95%. 32 dây chuyền hàn đã được đưa vào sử dụng, 50 dây chuyền dự kiến ​​lắp đặt và tỷ lệ tự động hóa của toàn bộ dây chuyền sản phẩm đạt 85%.
