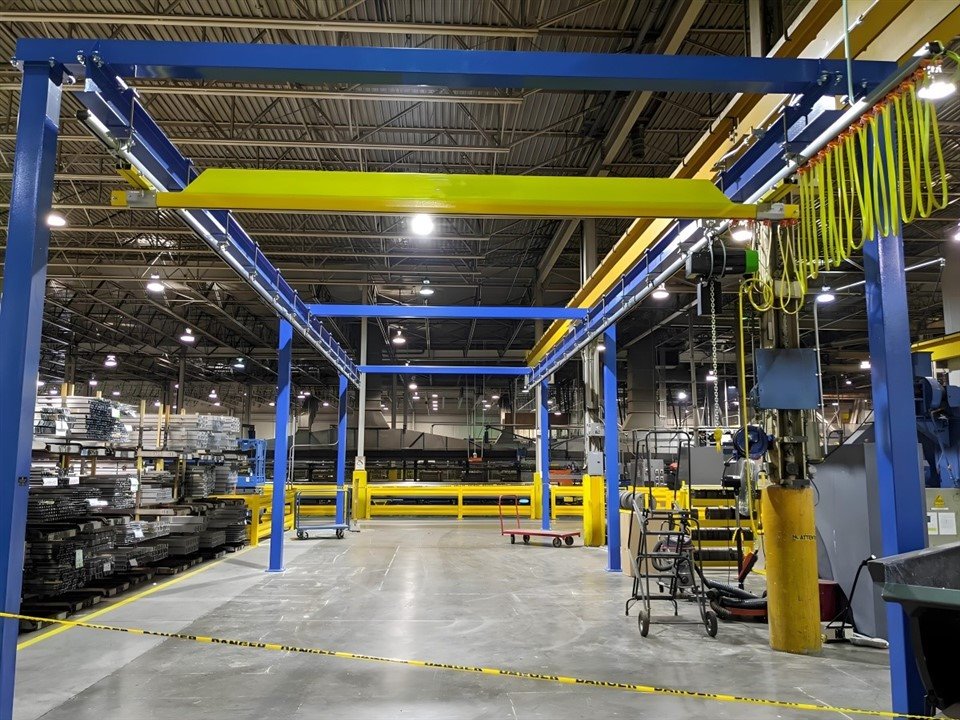

Cầu trục máy trạm độc lập



Cần cẩu trên máy trạm tự do là một giải pháp xử lý vật liệu tiện dụng và tiết kiệm chi phí được thiết kế để nâng cao hiệu quả, an toàn và năng suất trong môi trường công nghiệp. Hệ thống này lý tưởng cho các ứng dụng yêu cầu nâng, định vị và vận chuyển tải nhiều lần. Thiết kế mô-đun của nó đảm bảo tính linh hoạt, khả năng mở rộng và cài đặt dễ dàng mà không cần sửa đổi cấu trúc vĩnh viễn.

Cần cẩu trên không dành cho máy trạm độc lập được thiết kế để lắp đặt mà không cần gắn vào cấu trúc tòa nhà hiện có. Nó được hỗ trợ bởi các cột tự hỗ trợ, đảm bảo tính độc lập và ổn định. Nó cũng có sẵn với nhiều nhịp, chiều cao và công suất khác nhau để phù hợp với cách bố trí không gian làm việc cụ thể. Có thể điều chỉnh chiều dài cầu và chiều rộng cần cẩu.

Nó sử dụng các thành phần thép hoặc nhôm cường độ cao để tạo ra một hệ thống bền nhưng nhẹ. Giảm sự mệt mỏi của người vận hành nhờ chuyển động trơn tru và dễ dàng. Khả năng tải thường dao động từ 150 kg đến 2,000 kg (330 lbs đến 4.400 lbs). Thích hợp cho các nhiệm vụ xử lý tải vừa và nhỏ.

Trọng lượng (KG):1000

Thành phần cốt lõi: Động cơ, Hộp số, Động cơ

Nơi xuất xứ: Hà Nam, Trung Quốc

Bảo hành: 1 năm

Kiểm tra gửi video: Đã cung cấp

Báo cáo thử nghiệm máy móc: Đã cung cấp

Tính năng cầu trục:Cầu trục dầm vận hành dễ dàng

Nguồn điện: 3P 220--440 V/50hz60HZ

Phương pháp điều khiển: Điều khiển mặt đất + Điều khiển từ xa

Nhiệm vụ công việc:A3-A5

Loại cần cẩu:Cầu trục dầm linh hoạt

Màu sắc: Màu tùy chỉnh được chấp nhận

Cách sử dụng:Vật liệu nâng

Đặc điểm kỹ thuật: Cánh tay xoay linh hoạt





1. Chùm tia chính

Dầm chính của cần trục trên máy trạm độc lập là bộ phận quan trọng trải dài trên dầm cầu trục, hỗ trợ cơ cấu nâng và cho phép tải chuyển động theo phương ngang.

Dầm chính thường được làm bằng thép cường độ cao hoặc nhôm nhẹ. Dầm đơn thường được sử dụng trong cần cẩu trên cao của trạm làm việc, cung cấp giải pháp nhẹ nhưng chắc chắn. Chiều dài của chùm tia chính phụ thuộc vào chiều rộng của không gian làm việc và vùng phủ sóng cần thiết. Độ bền của dầm được thiết kế để chịu được giới hạn trọng lượng cụ thể, từ vài trăm kg đến vài tấn, tùy thuộc vào thông số kỹ thuật của cần trục. Hồ sơ:

Dầm hộp: Cung cấp độ bền và độ cứng xoắn tuyệt vời.

Dầm chữ I: Một lựa chọn tiết kiệm chi phí và được sử dụng rộng rãi, đặc biệt đối với tải trọng nhẹ hơn.

Đường ray kín: Giảm lực cản lăn, cho phép chuyển động mượt mà hơn và giảm thiểu mài mòn.

Hệ thống nâng

Hệ thống nâng cẩu cần cẩu trên máy trạm độc lập là một giải pháp xử lý vật liệu tiện dụng và linh hoạt thường được sử dụng trong nhiều môi trường công nghiệp như sản xuất, dây chuyền lắp ráp và nhà kho.

Cấu trúc độc lập: Độc lập với cấu trúc hỗ trợ hiện có của tòa nhà. Gồm các cột dọc và dầm ngang cố định vào sàn. Lý tưởng cho các cơ sở không có trần vững chắc hoặc nơi cần có tính di động.

Palăng: Đây là thiết bị nâng chính được gắn vào dầm cầu. Nó có thể là:

Manual (Palăng xích): Vận hành thủ công để nâng tải trọng nhẹ hơn.

Điện: Được cơ giới hóa để nâng vật nặng nhanh hơn và ổn định hơn.

Xe đẩy: Được gắn vào dầm cầu và di chuyển dọc theo cầu để có thể chuyển động tiến và lùi.

Đường băng: Cung cấp chuyển động ngang mượt mà cho cần trục trên cao. Đường ray được gắn trên khung đứng tự do.

3.Kết thúcxe

Khung cuối là thành phần chính của cầu trục trạm làm việc độc lập. Nó là một bộ phận cấu trúc hỗ trợ cầu trục và cho phép cầu trục di chuyển dọc theo đường ray của cầu trục.

Khung cuối được gắn vào cầu, đảm bảo sự ổn định và phân bổ trọng lượng đều. Nó được trang bị bánh xe hoặc con lăn để tạo điều kiện di chuyển trơn tru dọc theo dầm ray. Nó thường được thiết kế với vòng bi chống ma sát để đảm bảo độ bền và hiệu quả.

Khung cuối được làm bằng thép cường độ cao để chịu được tải trọng và đảm bảo tuổi thọ. Nó được thiết kế để đáp ứng nhiều công suất khác nhau, tùy thuộc vào ứng dụng cần cẩu.

4.Cơ chế di chuyển của cần cẩu

1) Nguyên lý hoạt động

Thiết bị di chuyển thường nằm trên dầm cầu trục. Những dầm này được đỡ bằng đường ray hoặc đường ray mà cần cẩu di chuyển dọc theo. Hệ thống được điều khiển bởi động cơ điện, dẫn động bánh xe hoặc xe đẩy di chuyển dọc theo đường ray. Động cơ được kết nối với các bánh xe thông qua hệ thống truyền động, có thể bao gồm hộp số để truyền mô-men xoắn. Các bánh xe di chuyển được gắn trên kết cấu cần trục và được thiết kế để di chuyển dọc theo đường ray hoặc đường ray cố định. Các bánh xe đảm bảo cần cẩu di chuyển êm ái đồng thời duy trì sự ổn định. Những bánh xe này thường được làm bằng vật liệu giúp giảm mài mòn, chẳng hạn như thép. Hệ thống đường ray của cần trục thường được gắn trên một nền cố định, chẳng hạn như kết cấu gắn trên sàn hoặc trần. Đường ray có thể là đường ray liên tục hoặc một loạt các đoạn đường ray mà các bánh xe cần cẩu di chuyển trên đó. Chuyển động của cần trục được điều khiển bởi giao diện người dùng, thường thông qua bộ điều khiển treo hoặc điều khiển từ xa không dây. Giao diện này gửi tín hiệu đến động cơ để khởi động, dừng và điều chỉnh tốc độ cũng như hướng di chuyển của cần trục. Hệ thống phanh được lắp đặt để dừng chuyển động của cần trục khi cần thiết. Điều này đặc biệt quan trọng đối với sự an toàn, đảm bảo cần cẩu dừng lại nhanh chóng và hiệu quả. Hệ thống phanh có thể là điện từ, cơ khí hoặc thủy lực, tùy thuộc vào thiết kế.

2) Đặc điểm chức năng

Chuyển động trơn tru và có kiểm soát: Cơ cấu di chuyển của cần trục cho phép cần trục di chuyển theo chiều ngang dọc theo đường ray một cách trơn tru và có kiểm soát. Điều này đảm bảo vị trí chính xác của cần trục trên không gian làm việc, khiến nó trở nên lý tưởng cho các trạm làm việc và nhiệm vụ lắp ráp.

Khả năng chịu tải cao: Cơ cấu di chuyển được thiết kế để chịu tải trọng của cầu trục và các vật liệu mà nó di chuyển. Nó được thiết kế để hỗ trợ trọng lượng của kết cấu cần trục và mọi tải trọng kèm theo mà không ảnh hưởng đến hiệu suất.

Hoạt động độc lập: Trong nhiều thiết kế, cơ cấu di chuyển hoạt động độc lập với các bộ phận khác của cần trục, chẳng hạn như cơ cấu nâng. Điều này cho phép cần cẩu di chuyển qua trạm làm việc mà không làm gián đoạn quá trình nâng, tăng hiệu quả tổng thể.

Tùy chọn bằng điện và bằng tay: Cơ cấu này có thể được điều khiển bằng động cơ điện, cho phép di chuyển tự động, nhanh chóng dọc theo đường ray. Nó cũng có thể có tùy chọn ghi đè thủ công cho các tình huống bảo trì hoặc khẩn cấp.

Định vị chính xác: Bằng cách sử dụng hệ thống truyền động điện tử hoặc cơ khí, cơ cấu di chuyển của cần trục cung cấp khả năng định vị chính xác, điều này rất quan trọng đối với các nhiệm vụ như xử lý hoặc lắp ráp vật liệu, đảm bảo cần trục di chuyển đến vị trí chính xác.

Giảm mài mòn: Cơ cấu di chuyển của cầu trục được trang bị các tính năng chống mài mòn như bánh xe, đường ray và vòng bi chịu mài mòn. Điều này giúp kéo dài tuổi thọ của cần trục và giảm thiểu yêu cầu bảo trì.



5. Cơ chế di chuyển của xe đẩy

1) Palăng điện: Cơ cấu vận hành xe đẩy thường được trang bị tời điện để nâng hạ vật liệu. Palăng điện di chuyển dọc theo đường ray của xe đẩy và chịu trách nhiệm thực hiện thao tác nâng thực tế.

2) Khung xe đẩy: Cấu trúc chính của xe đẩy hỗ trợ tời điện và các bộ phận khác. Thiết kế khung phải có đủ độ bền và độ cứng để chịu được tải trọng trong quá trình vận hành.

3) Bộ bánh xe: Đáy xe đẩy được trang bị các bánh xe thường được làm bằng vật liệu chịu mài mòn và có thể lăn êm ái trên đường ray của dầm chính. Thiết kế thường là loại bánh đôi hoặc nhiều bánh để đảm bảo sự ổn định của xe đẩy trong quá trình vận hành.

4) Thiết bị truyền động: Động cơ truyền động truyền lực tới các bánh xe thông qua bộ giảm tốc để điều khiển chuyển động của xe đẩy. Việc lựa chọn động cơ phụ thuộc vào khả năng chịu tải và yêu cầu tốc độ chạy của xe đẩy.

5) Thiết bị dẫn hướng: Để đảm bảo xe con hoạt động ổn định trên dầm chính, người ta thường trang bị bánh xe dẫn hướng hoặc ray dẫn hướng để xe con không bị lệch hoặc trật bánh trong quá trình vận hành.

2) Đặc điểm chức năng

Di chuyển dọc cầu: Cơ cấu di chuyển của xe đẩy có nhiệm vụ di chuyển xe dọc theo chiều dài của cầu. Chuyển động này cho phép cần trục bao phủ toàn bộ không gian làm việc và xử lý tải trọng trên một khu vực rộng lớn.

Nó sử dụng một bộ truyền động điện, thường là động cơ điện, để điều khiển chuyển động của xe đẩy thông qua đường ray gắn trên dầm cầu.

Xử lý và định vị tải: Cơ cấu di chuyển của xe đẩy cho phép định vị tải chính xác. Nó đảm bảo rằng tải có thể được di chuyển đến vị trí chính xác để nâng, hạ hoặc đặt vật phẩm tại các điểm cụ thể trong trạm làm việc.

Nó hỗ trợ chuyển động trơn tru, có kiểm soát để tránh hư hỏng tải hoặc khu vực làm việc.

Kiểm soát tốc độ: Cơ chế thường bao gồm tính năng kiểm soát tốc độ để điều chỉnh tốc độ di chuyển của xe đẩy. Điều này rất cần thiết cho độ chính xác trong quá trình xử lý tải và an toàn trong quá trình vận hành.

Kiểm soát tốc độ thay đổi có thể được thực hiện để đáp ứng các nhiệm vụ nâng hoặc định vị khác nhau.

Khả năng chịu tải vừa đủ: Cơ cấu di chuyển của xe đẩy phải được thiết kế để xử lý khả năng chịu tải tối đa của cần trục mà không ảnh hưởng đến độ an toàn hoặc hiệu suất. Nó chứa các bộ phận chịu tải nặng như bánh răng, động cơ và bánh xe được thiết kế để chịu được áp lực và trọng lượng liên quan.

Vận hành êm ái và êm ái: Cơ chế được thiết kế để vận hành êm ái và êm ái, giúp giảm mài mòn các bộ phận và giảm thiểu ô nhiễm tiếng ồn tại nơi làm việc. Điều này bao gồm việc sử dụng hệ thống bôi trơn và các bộ phận chính xác để giảm ma sát và tiếng ồn trong quá trình chuyển động của xe đẩy.

Cơ cấu phanh và an toàn: Cơ cấu di chuyển phải bao gồm hệ thống phanh có thể dừng xe đẩy một cách có kiểm soát và an toàn. Điều này đảm bảo rằng tải được định vị an toàn và xe đẩy không tiếp tục di chuyển ngoài ý muốn. Một số hệ thống bao gồm phanh an toàn để ngăn xe đẩy di chuyển nếu mất điện hoặc xảy ra sự cố khác.



6. Bánh xe cẩu

Bánh xe cần trục của cần trục trên không của trạm làm việc tự do là bộ phận quan trọng giúp cần trục di chuyển dọc theo đường băng hoặc đường ray. Những bánh xe này thường được gắn ở mỗi đầu của cầu trục, cho phép nó di chuyển qua lại dọc theo hệ thống đường ray.

Các bánh xe thường được làm bằng thép cứng hoặc các vật liệu bền khác để chịu được tải trọng lớn và sự hao mòn liên tục khi di chuyển cần cẩu. Tùy thuộc vào môi trường, vật liệu có thể thay đổi khả năng chống ăn mòn hoặc nhiệt độ khắc nghiệt.

Bánh xe cẩu được thiết kế có rãnh hoặc mặt bích để lắp chắc chắn trên đường ray hoặc ray, đảm bảo cho cần cẩu di chuyển êm ái và ổn định. Điều này giúp cần cẩu không bị trật bánh hoặc mất ổn định.

Các bánh xe phải chịu được toàn bộ trọng lượng của cần cẩu cũng như tải trọng mà nó mang theo. Kích thước và số lượng bánh xe được xác định bởi khả năng chịu tải của cần cẩu. Bánh xe còn được gắn trên các trục có vòng bi giúp giảm ma sát, giúp chuyển động êm ái hơn và ít mài mòn hơn. Vòng bi được lựa chọn dựa trên tải trọng, tốc độ và điều kiện vận hành.

Đối với cần trục trên trạm làm việc độc lập, các bánh xe được gắn trên cầu hoặc xe đẩy của cần trục. Chúng được gắn vào cấu trúc cần trục và rất quan trọng đối với khả năng di chuyển của cần trục dọc theo hệ thống đường ray của nó.

7. Móc cẩu

Móc cẩu của cần trục cầu trạm làm việc tự do là một bộ phận quan trọng để nâng và di chuyển tải trọng dễ dàng.

Chức năng: Móc cẩu được thiết kế để gắn chắc chắn vào dây treo, dây xích hoặc các phụ kiện giàn khoan khác để xử lý tải trọng một cách an toàn. Nó thường được sử dụng cho các hoạt động xử lý vật liệu trong không gian làm việc được chỉ định.

Đặc điểm thiết kế

Chất liệu là thép hợp kim cường độ cao, bền và an toàn. Hình dạng là miệng mở rộng hoặc có chốt để ngăn tải bị trượt ra ngoài. Với khả năng xoay, móc xoay có thể dùng để căn chỉnh tải trọng một cách linh hoạt.

Động cơ

Cần cẩu trên máy trạm độc lập là một thiết bị nâng đa năng thường được sử dụng trong công nghiệp và sản xuất. Động cơ của nó là bộ phận quan trọng điều khiển chuyển động của cần trục, đảm bảo hoạt động trơn tru và hiệu quả.

Động cơ xoay chiều: Thường được sử dụng trong các hệ thống lớn đòi hỏi mô men xoắn cao.

Động cơ DC: Lý tưởng cho các ứng dụng yêu cầu điều khiển tốc độ thay đổi.

Động cơ servo: Cung cấp độ chính xác cao và thường được sử dụng trong các hệ thống có tính năng tự động hóa.

Động cơ thủy lực: Được sử dụng trong các môi trường chuyên dụng cần áp suất thủy lực nhưng ít phổ biến hơn ở cần trục đứng tự do.

Các tính năng chính của động cơ cần cẩu

Khả năng tải: Động cơ được thiết kế để xử lý các trọng lượng cụ thể (ví dụ: 500 kg, 1 tấn, 2 tấn). Chọn một dựa trên nhu cầu hoạt động của bạn.

Kiểm soát tốc độ: Bộ truyền động biến tần (VFD) thường được ghép nối với động cơ để điều chỉnh tốc độ nâng và di chuyển.

Độ bền: Động cơ trong cần cẩu được chế tạo để chịu được chu kỳ làm việc nặng nhọc và môi trường công nghiệp khắc nghiệt.

Hiệu quả năng lượng: Động cơ hiện đại tiết kiệm năng lượng, giảm chi phí vận hành.

.

Hệ thống báo động âm thanh và ánh sáng & công tắc giới hạn

1) Hệ thống báo động âm thanh, ánh sáng

Hệ thống báo động âm thanh và ánh sáng cho cần cẩu trên cao của trạm làm việc độc lập là một thiết bị an toàn được thiết kế để cảnh báo người vận hành và nhân viên gần đó về các mối nguy hiểm tiềm ẩn hoặc các hoạt động vận hành cụ thể.

Báo động bằng âm thanh: Âm thanh to, rõ ràng được phát ra để báo hiệu chuyển động của cần cẩu hoặc các tình huống khẩn cấp. Âm lượng có thể điều chỉnh để phù hợp với các môi trường khác nhau (thường là 85-120 dB) Âm thanh phổ biến: Tiếng còi, còi báo động hoặc thông báo bằng giọng nói.

Cảnh báo ánh sáng: Đèn LED cường độ cao nhấp nháy thường xuyên để đưa ra cảnh báo trực quan. Màu sắc thường được sử dụng:

Màu đỏ: Tín hiệu khẩn cấp hoặc dừng.

Vàng/Hổ phách: Cảnh báo.

Màu xanh lá cây: Vận hành an toàn hoặc trạng thái sẵn sàng.

Có thể nhìn thấy từ xa ngay cả trong điều kiện ánh sáng yếu.

2) Công tắc giới hạn

Công tắc giới hạn trên cần cẩu trên cao của trạm làm việc độc lập là thiết bị an toàn được sử dụng để ngăn không cho cần trục di chuyển ra ngoài phạm vi hoạt động được chỉ định, bảo vệ thiết bị và môi trường xung quanh. Các công tắc này thường được lắp đặt tại các điểm chính trên đường di chuyển của cần trục (ở đầu cầu hoặc đường ray xe đẩy) để phát hiện vị trí của cần trục.

Chức năng

Bảo vệ khi kết thúc hành trình: Các công tắc giới hạn sẽ dừng cần trục khi nó kết thúc hành trình, ngăn chặn hành trình quá mức làm hỏng cần trục hoặc thiết bị khác.

Bảo vệ quá tải: Một số công tắc giới hạn có thể được tích hợp với hệ thống cảm biến quá tải để dừng chuyển động của cần trục khi phát hiện quá tải.

Điều khiển điện: Công tắc giới hạn kích hoạt hoặc hủy kích hoạt một mạch để ngăn động cơ của cần trục tiếp tục hoạt động sau khi đạt đến vị trí đặt trước.

Kích hoạt cơ học: Các công tắc này thường là cơ khí và được kích hoạt khi tiếp xúc vật lý với các bộ phận chuyển động của cần trục, chẳng hạn như xe đẩy hoặc cầu.

Có hai loại công tắc giới hạn chính:

Công tắc giới hạn quay: Công tắc giới hạn kích hoạt khi một bộ phận quay, chẳng hạn như trống hoặc bánh răng, quay một cơ cấu kích hoạt công tắc.

Công tắc giới hạn tuyến tính: Chuyển động tuyến tính kích hoạt các công tắc giới hạn, thường được sử dụng trong các ứng dụng mà cần trục di chuyển dọc theo đường thẳng.

10. Thiết bị an toàn

Cần cẩu trên không của trạm làm việc tự do thường được sử dụng để xử lý vật liệu trong môi trường sản xuất và công nghiệp. Các tính năng an toàn trên những cần cẩu này rất quan trọng để đảm bảo an toàn cho người vận hành và tuổi thọ của thiết bị.

Công tắc giới hạn: Ngăn không cho cần cẩu di chuyển vượt quá phạm vi dự kiến. Chúng đảm bảo rằng cần trục không va chạm với chướng ngại vật hoặc vượt quá giới hạn chuyển động được thiết kế.

Bảo vệ quá tải: Phát hiện xem cần trục có mang tải vượt quá công suất định mức hay không. Hệ thống sẽ ngăn chặn sự di chuyển hoặc tự động dừng cần cẩu để tránh hư hỏng hoặc tai nạn.

Nút dừng khẩn cấp: Cho phép người vận hành dừng ngay lập tức tất cả các chức năng của cầu trục trong trường hợp khẩn cấp.

Hệ thống chống va chạm: Ngăn chặn cần cẩu va chạm với các cần cẩu khác, tường hoặc chướng ngại vật trong khu vực làm việc. Các hệ thống này sử dụng cảm biến để phát hiện sự hiện diện của vật thể.

Hệ thống phanh: Đảm bảo cần trục có thể dừng an toàn và giữ tải tại chỗ khi không sử dụng hoặc khi mất điện.

Bộ hạn chế xoay (đối với cần trục quay): Đối với cần trục cho phép chuyển động quay (chẳng hạn như cần trục), bộ hạn chế xoay ngăn chặn việc quay quá mức để tránh làm hỏng cần trục hoặc thiết bị xung quanh.

Bộ điều khiển mặt dây chuyền có tính năng an toàn: Người vận hành sử dụng mặt dây chuyền để điều khiển chuyển động của cần trục. Mặt dây chuyền hiện đại thường được tích hợp sẵn các tính năng an toàn như nút dừng khẩn cấp, công tắc dead-man hoặc khóa liên động an toàn.

Khóa liên động an toàn: Đảm bảo rằng cần trục chỉ có thể được vận hành trong những điều kiện an toàn nhất định. Ví dụ, cần trục chỉ có thể di chuyển khi tời được gài đúng cách hoặc tải được cân bằng.

Đèn cảnh báo và còi báo động: Cung cấp các tín hiệu hình ảnh và âm thanh khi cần cẩu đang vận hành hoặc gặp trục trặc, cảnh báo cho người vận hành và người dân trong khu vực về những mối nguy hiểm tiềm ẩn.

Lan can và rào chắn: Rào chắn vật lý xung quanh cần cẩu và khu vực hoạt động của cần trục giúp ngăn chặn người vào khu vực nguy hiểm.



11.Chế độ điều khiển

Chế độ điều khiển của cần trục trên trạm làm việc độc lập đề cập đến cách quản lý chuyển động và vận hành của cần trục. Bộ điều khiển có thể được cấu hình theo nhiều cách khác nhau tùy thuộc vào thiết kế, mục đích sử dụng và mức độ tự động hóa.

Điều khiển cần trục: Đây là hình thức cơ bản nhất, trong đó người vận hành điều khiển cần trục bằng cần cẩu cầm tay. Cần thường có các nút hoặc cần điều khiển để điều khiển chuyển động của cầu (chuyển động ngang), xe đẩy (chuyển động ngang) và tời (chuyển động thẳng đứng).

Điều khiển từ xa bằng sóng vô tuyến: Tương tự như điều khiển cần trục, nhưng sử dụng tín hiệu vô tuyến, cho phép người vận hành di chuyển linh hoạt hơn khi vận hành cần trục.

Điều khiển cần điều khiển: Bảng điều khiển cần điều khiển cho phép người vận hành điều khiển chính xác chuyển động của cần trục theo nhiều hướng, cho phép vận hành trơn tru và nhạy bén.

Điều khiển tự động: Các vị trí đặt trước: Cần trục có thể được lập trình để đi theo đường đi được xác định trước hoặc tự động dừng tại một vị trí cụ thể, chẳng hạn như khu vực bốc hoặc dỡ hàng được xác định trước.

Điều khiển bán tự động: Ở chế độ này, người vận hành có thể điều khiển thủ công một số khía cạnh nhất định của cần trục (như tốc độ hoặc hướng), nhưng các chức năng khác (như nâng hoặc định vị) là tự động hoặc bán tự động dựa trên đầu vào cảm biến.

Điều khiển bằng màn hình cảm ứng hoặc nút nhấn: Các hệ thống hiện đại có thể sử dụng giao diện màn hình cảm ứng trong đó người vận hành có thể chọn các tùy chọn để điều khiển cầu trục hoặc giám sát các thông số khác nhau như trọng lượng tải, tốc độ cầu trục hoặc chẩn đoán hệ thống.

12.Bản phác thảo



Kỹ thuật chính





Cải thiện năng suất: Nó cho phép di chuyển tải nặng dễ dàng và hiệu quả trong không gian làm việc, giảm nhu cầu nâng thủ công. Điều này có thể dẫn đến tăng năng suất và thời gian hoàn thành nhiệm vụ nhanh hơn.

Thiết kế linh hoạt: Cầu trục trạm làm việc độc lập có thể tùy chỉnh và điều chỉnh để phù hợp với yêu cầu không gian làm việc cụ thể. Chúng có thể được thiết kế với nhiều khả năng chịu tải và chiều cao nâng khác nhau để phù hợp với các hoạt động khác nhau.

Hiệu quả về không gian: Những cần cẩu này không yêu cầu sửa đổi cấu trúc hoặc hỗ trợ từ các cấu trúc tòa nhà hiện có. Chúng được lắp đặt độc lập và có thể được di chuyển đến các khu vực khác nhau trong cơ sở nếu cần thiết.

An toàn nâng cao: Với việc sử dụng cầu trục, nguy cơ thương tích của nhân viên do nâng và di chuyển vật nặng bằng tay được giảm thiểu. Hệ thống được thiết kế để xử lý an toàn trọng lượng và chuyển động của vật liệu.

Dễ dàng lắp đặt và bảo trì: Là loại cần cẩu độc lập, những cần cẩu này dễ lắp đặt và bảo trì hơn so với các loại cần cẩu khác có thể yêu cầu thiết lập hoặc sửa đổi phức tạp hơn đối với cấu trúc của cơ sở.

Hiệu quả về chi phí: Cần cẩu cầu dành cho trạm làm việc độc lập thường có giá cả phải chăng hơn so với việc lắp đặt các hệ thống trên cao hoặc thực hiện các điều chỉnh cấu trúc cho tòa nhà. Chúng có thể là giải pháp tiết kiệm chi phí, đặc biệt đối với các hoạt động nhỏ hơn hoặc tại các cơ sở hiện có với không gian hạn chế.

Tính linh hoạt: Những cần cẩu này rất linh hoạt và có thể được sử dụng cho nhiều nhiệm vụ khác nhau, từ dây chuyền lắp ráp đến di chuyển các bộ phận, dụng cụ và thiết bị nặng. Họ làm việc tốt trong môi trường sản xuất, ô tô và các môi trường công nghiệp khác.

Mô-đun và có thể mở rộng: Khi doanh nghiệp của bạn phát triển, bạn có thể thêm các mô-đun bổ sung hoặc mở rộng hệ thống cầu trục để đáp ứng nhiều công suất nâng hơn hoặc bao phủ các khu vực lớn hơn.

Yêu cầu về không gian sàn giảm: Không giống như các cần cẩu khác yêu cầu diện tích lớn hoặc sửa đổi cấu trúc, cần cẩu cầu trạm làm việc độc lập chiếm không gian tối thiểu và có thể được tích hợp vào quy trình công việc hiện có mà không bị gián đoạn đáng kể.





1. Dây chuyền sản xuất và lắp ráp

Trong môi trường công nghiệp như nhà máy hoặc nhà máy lắp ráp, cầu trục trạm làm việc tự do có thể được sử dụng để di chuyển các bộ phận nặng dọc theo dây chuyền sản xuất, cho phép công nhân lắp ráp hoặc định vị các bộ phận một cách dễ dàng.

Nó hỗ trợ quy trình làm việc tiện dụng, giảm nhu cầu nâng thủ công và cải thiện năng suất và an toàn của người lao động.

2. Cửa hàng bảo trì, sửa chữa

Những cần cẩu này thường được tìm thấy trong các cơ sở bảo trì và sửa chữa, nơi chúng được sử dụng để nâng các bộ phận, dụng cụ hoặc bộ phận máy móc hạng nặng để bảo dưỡng.

Tính linh hoạt của thiết kế độc lập cho phép người vận hành di chuyển cần trục dọc theo đường ray cố định, mang lại tính linh hoạt trong việc định vị tải trọng trên các trạm làm việc khác nhau.

3. Kho bãi và phân phối

Cần cẩu cầu đứng có thể được sử dụng trong kho để di chuyển vật liệu hoặc sản phẩm giữa khu vực lưu trữ và trạm vận chuyển.

Chúng có thể xử lý hàng hóa cồng kềnh, giảm nhu cầu sử dụng xe nâng trong không gian chật hẹp và hợp lý hóa luồng nguyên liệu trong cơ sở.

4. Khu vực vận chuyển và nhận hàng

Những cần cẩu này rất hữu ích cho việc bốc dỡ các mặt hàng nặng từ xe tải hoặc container trong khu vực vận chuyển.

Chúng cung cấp phương tiện thuận tiện và hiệu quả để định vị các gói hàng hoặc bộ phận nặng để đóng gói, phân loại hoặc vận chuyển.

5. Phòng thí nghiệm và cơ sở nghiên cứu

Trong các phòng thí nghiệm nghiên cứu hoặc môi trường công nghệ cao, cầu trục đứng giúp di chuyển các thiết bị nhạy cảm hoặc các thiết bị lớn, nặng giữa các trạm, đảm bảo xử lý chính xác và giảm nguy cơ hư hỏng.

6. Xây dựng và xử lý thiết bị nặng

Tại các công trường xây dựng hoặc xử lý máy móc hạng nặng, cần cẩu cầu đứng có thể được sử dụng để nâng và di chuyển các bộ phận của giàn giáo, ván khuôn bê tông hoặc các vật liệu lớn khác.

Chúng đặc biệt có giá trị trong những môi trường có khoảng sáng gầm xe bị hạn chế hoặc cần có thiết bị nâng chuyên dụng.

7. Công nghiệp ô tô

Các cơ sở sản xuất và sửa chữa ô tô sử dụng cần cẩu trạm làm việc độc lập cho các nhiệm vụ như lắp ráp động cơ, thay lốp hoặc lắp đặt các bộ phận nặng.

Những cần cẩu này cung cấp sự hỗ trợ linh hoạt, cho phép công nhân dễ dàng thao tác các bộ phận của ô tô tại các vị trí làm việc khác nhau.

8. Công nghiệp hàng không vũ trụ

Trong sản xuất hàng không vũ trụ, cần cẩu trạm làm việc độc lập được sử dụng để nâng và định vị các bộ phận mỏng manh như cánh máy bay, các bộ phận thân máy bay và các bộ phận lớn khác, trong đó độ chính xác và an toàn là rất quan trọng.





1. Thiết kế & Kỹ thuật

Hiểu các yêu cầu cụ thể của khách hàng, chẳng hạn như khả năng chịu tải, nhịp, chiều cao nâng và các nhu cầu tùy chỉnh khác. Tạo bản vẽ CAD chi tiết cho cầu trục, bao gồm thiết kế kết cấu, hệ thống điện và các bộ phận cơ khí. Điều này đảm bảo cần trục đáp ứng các tiêu chuẩn an toàn và yêu cầu vận hành. Thực hiện tính toán tải trọng, phân tích ứng suất và kiểm tra việc tuân thủ các quy định (ví dụ: tiêu chuẩn OSHA, ANSI). Thường cần phải có sự chấp thuận của kỹ sư được chứng nhận trước khi tiếp tục.

2. Lựa chọn vật liệu

Chọn thép chất lượng cao cho khung kết cấu của cầu trục, đảm bảo khung có thể chịu được tải trọng dự định. Các vật liệu phổ biến bao gồm thép kết cấu, thép nhẹ hoặc thép hợp kim. Chọn vật liệu cho các bộ phận như móc, tời, đường ray và động cơ. Đây thường là những vật liệu có độ bền cao như thép rèn, hợp kim nhôm hoặc thép mạ kẽm.

3. Chế tạo linh kiện cầu trục

Chế tạo các bộ phận chính của cần trục, chẳng hạn như cầu (kết cấu nằm ngang), xe tải cuối (các bộ phận có bánh xe di chuyển dọc theo đường băng) và khung máy trạm. Các bộ phận này được cắt, hàn và lắp ráp theo thông số kỹ thuật thiết kế. Chế tạo các dầm ngang và toa cuối. Đây là những yếu tố cần thiết để cầu trục có khả năng chịu tải nặng. Lắp ráp khung đỡ cho cần trục, có thể bao gồm dầm hoặc cột đỡ để thiết lập đứng tự do. Sản xuất hoặc lắp đặt cơ cấu nâng (ví dụ: tời điện, tời xích thủ công) và xe đẩy . Những bộ phận này cho phép cần cẩu nâng và vận chuyển tải trọng dọc theo nhịp cầu.

4. Hội

Bắt đầu lắp ráp các bộ phận khác nhau như kết cấu cầu, xe đẩy, tời và toa cuối. Khung được kết nối bằng bu lông và hàn để tạo thành một cấu trúc chắc chắn, bền bỉ. Độ chính xác là rất quan trọng để đảm bảo hoạt động trơn tru. Lắp đặt hệ thống dây điện, động cơ, công tắc và bảng điều khiển cần thiết. Điều này có thể bao gồm các tính năng an toàn như cảm biến quá tải, công tắc giới hạn và nút dừng khẩn cấp. Nếu cần trục đứng tự do, hãy lắp đặt đường băng (đường ray) và đảm bảo chúng bằng phẳng và thẳng hàng để cần cẩu di chuyển trơn tru.

5. Kiểm tra và kiểm soát chất lượng

Thực hiện các thử nghiệm tải tĩnh và động để đảm bảo cần trục có thể xử lý trọng lượng quy định mà không bị hỏng. Điều này có thể bao gồm việc vận hành cần trục trong toàn bộ phạm vi chuyển động của nó trong khi kiểm tra khả năng nâng của nó. Kiểm tra tất cả các bộ phận để đảm bảo chất lượng. Kiểm tra các mối hàn, bu lông và hệ thống điện để lắp đặt và vận hành đúng cách. Đảm bảo rằng tất cả các tính năng an toàn (công tắc giới hạn, dừng khẩn cấp, v.v.) đều hoạt động bình thường. Xác nhận việc tuân thủ các quy định và tiêu chuẩn an toàn có liên quan.

6. Hoàn thiện và sơn phủ

Làm sạch các bộ phận của cần trục và áp dụng biện pháp xử lý bề mặt (ví dụ: sơn, mạ kẽm) để chống ăn mòn và kéo dài tuổi thọ của cần trục. Kiểu hoàn thiện phụ thuộc vào môi trường làm việc (ví dụ: môi trường ngoài trời hoặc môi trường ăn mòn). Lắp ráp các bộ phận cuối cùng của cần trục, bao gồm lắp đặt hệ thống điện, tời nâng và hệ thống điều khiển. Thực hiện kiểm tra kỹ lưỡng để đảm bảo mọi thứ đều hoạt động bình thường.

7. Đóng gói và vận chuyển

Tùy thuộc vào kích thước của cần cẩu, nó có thể được tháo rời thành các bộ phận nhỏ hơn để vận chuyển. Các bộ phận được đóng gói cẩn thận để tránh hư hỏng trong quá trình vận chuyển. Vận chuyển các bộ phận của cần cẩu đến địa điểm của khách hàng, đảm bảo có đầy đủ tất cả các bộ phận cần thiết.

8. Lắp đặt và vận hành

Sau khi các bộ phận của cầu trục đến công trường, cầu trục sẽ được đội ngũ kỹ thuật viên lắp ráp và lắp đặt. Điều này bao gồm việc thiết lập cần trục trên đường băng, kết nối hệ thống điện và thực hiện bất kỳ điều chỉnh cuối cùng nào. Thực hiện thử nghiệm vận hành lần cuối để đảm bảo cần trục hoạt động chính xác và đáp ứng các yêu cầu của khách hàng. Đào tạo nhân viên của khách hàng về các tính năng an toàn và vận hành của cần cẩu.

9. Hỗ trợ bảo trì và hậu mãi

Cung cấp dịch vụ bảo trì liên tục và cung cấp các bộ phận thay thế khi cần thiết. Cần phải kiểm tra và bảo dưỡng thường xuyên để đảm bảo cần trục hoạt động hiệu quả và an toàn trong suốt tuổi thọ của nó.



Quang cảnh hội thảo:

Công ty đã lắp đặt nền tảng quản lý thiết bị thông minh và lắp đặt 310 bộ (bộ) robot xử lý và hàn. Sau khi hoàn thành kế hoạch sẽ có hơn 500 bộ (bộ) và tỷ lệ kết nối thiết bị sẽ đạt 95%. 32 dây chuyền hàn đã được đưa vào sử dụng, dự kiến ​​lắp đặt 50 dây chuyền, tỷ lệ tự động hóa toàn bộ dây chuyền sản phẩm đạt 85%.
