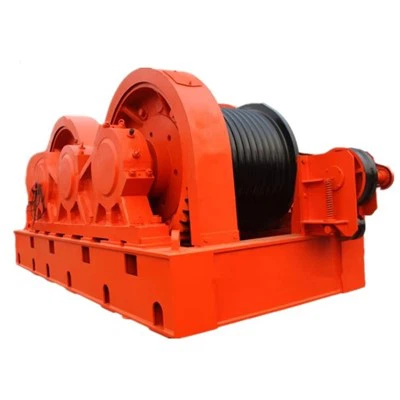

20T Winch

A 20- tời diesel Tonlà một máy kéo và nâng hạng nặng được cung cấp bởi động cơ diesel, được thiết kế cho các ứng dụng công nghiệp, xây dựng, hàng hải và địa hình gồ ghề. Nó cung cấp hiệu suất đáng tin cậy trong môi trường từ xa hoặc khắc nghiệt nơi không có điện.



1. Sức mạnh & hiệu suất
Động cơ: Động cơ diesel mô-men xoắn cao (ví dụ: Cummins, Deutz hoặc Yanmar)
Mã lực (HP): Thông thường 80 HP150 HP (phụ thuộc vào mô hình)
Khả năng kéo: 20 tấn (20, 000 kg \/ 44, 000 lbs)
Tốc độ dòng: có thể điều chỉnh, thường là 0 - 15 m\/phút (điều khiển thủy lực)
Dung lượng trống: Giữ 100 sợi dây thép (ví dụ: đường kính 282323))
2. Cơ chế tời
Loại trống: trống đơn hoặc đôi (cho nhiều hoạt động cáp)
Hệ thống phanh: Phanh không an toàn tự động + Phanh khẩn cấp thủ công
Hệ thống điều khiển: thủy lực hoặc cơ học, với tùy chọn điều khiển từ xa
Ly hợp: tham gia\/thảnh thơi để vận hành trơn tru
3. Độ bền & an toàn
Khung: Xây dựng thép gia cố cho tải trọng nặng
Bảo vệ quá tải: Ngăn chặn thiệt hại khỏi căng thẳng quá mức
Kháng thời tiết: Lớp phủ chống ăn mòn cho sử dụng biển\/khai thác
4. Gắn kết & di động
Tùy chọn cài đặt:
Gắn trượt (cho các thiết lập tạm thời)
Truck\/Trailer gắn (cho hoạt động di động)
Đã sửa trên các nền tảng (hàng hải, giàn khoan dầu)





1. Động cơ diesel
Chức năng: Cung cấp sức mạnh cơ học để điều khiển tời.
Các thương hiệu chung: Cummins, Deutz, Yanmar hoặc Yuchai.
Phạm vi HP: Thông thường 80 HP150 HP (tùy thuộc vào yêu cầu tải).
Đặc trưng:
Làm mát bằng không khí hoặc làm mát bằng nước.
Khởi động điện hoặc thủ công.
Tiết kiệm nhiên liệu với mô-men xoắn cao cho tải nặng.
2. Tỷ lệ trống
Chức năng: Lưu trữ và giải phóng dây\/cáp dây.
Loại:
Trống đơn - tiêu chuẩn cho hầu hết các ứng dụng.
Double Drum - Cho phép nhiều hoạt động cáp (ví dụ: nâng\/kéo đồng thời).
Công suất: Giữ 100 sợi dây thép (thường là đường kính 283233).
Vật liệu: Thép cường độ cao với lớp phủ chống mài mòn.
3. Dây dây (cáp)
Vật liệu: Thép kéo cao (ví dụ: mạ kẽm hoặc không có nhãn hiệu).
Đường kính: 28 Ném32mm (thay đổi dựa trên khả năng tải).
Lay Loại: thường là 6x36 hoặc 6x19 IWRC (lõi dây dây độc lập cho sức mạnh).
Hệ số an toàn: Tối thiểu 5: 1 (được đánh giá cho 20T nhưng có thể xử lý tải động cao hơn).
4. Hộp số & Truyền
Chức năng: Chuyển đổi công suất động cơ thành lực kéo được kiểm soát.
Loại:
Hộp số hành tinh - Nhỏ gọn, mô -men xoắn cao.
Hộp số sâu-Tự khóa, tốt cho tải nặng.
Tỷ lệ bánh răng: Thông thường 150: 1 đến 300: 1 (đối với công suất kéo cao).
5. Hệ thống thủy lực (nếu tời thủy lực)
Các thành phần:
Bơm thủy lực (được điều khiển bởi động cơ diesel).
Động cơ thủy lực (chuyển đổi công suất chất lỏng thành xoay).
Van điều khiển (điều chỉnh tốc độ và hướng).
Ưu điểm: Hoạt động trơn tru, kiểm soát tốc độ thay đổi, bảo vệ quá tải.
6. Hệ thống phanh
Loại:
Phanh không an toàn tự động-Tham gia nếu mất điện.
Phanh băng cơ - phanh khẩn cấp thủ công.
Phanh động - làm chậm vòng quay trống trong khi phát hành.
Tính năng an toàn: Ngăn chặn phát hành cáp không được kiểm soát.
7. Cơ chế ly hợp
Chức năng: Tham gia\/thảnh thơi trống khỏi hệ thống ổ đĩa.
Loại:
Ly hợp thủ công-Điều hành đòn bẩy.
Ly hợp khí nén hoặc thủy lực-điều khiển từ xa.
8. Hệ thống điều khiển
Tùy chọn:
Kiểm soát đòn bẩy thủ công - đơn giản, đáng tin cậy.
Van điều khiển thủy lực - cho tốc độ thay đổi.
Điều khiển từ xa không dây - Hoạt động an toàn từ xa.
9. Cấu trúc khung & gắn
Vật liệu: Xây dựng thép hạng nặng.
Các loại gắn kết:
Gắn trượt (di động).
Xe tải\/trailer gắn (di động).
Cơ sở cố định (để cài đặt vĩnh viễn).
10. Phụ kiện tùy chọn
Fairlead (Con lăn hoặc Hawse): Hướng dẫn dây dây trơn tru.
Khối Snatch: Tăng khả năng kéo thông qua các hệ thống ròng rọc.
Hệ thống giám sát tải: Đọc kỹ thuật số để điều khiển căng thẳng.
Hướng dẫn cáp: Ngăn chặn dây thừng.













1. Mô -men xoắn & năng lượng cao
Động cơ diesel cung cấp mô -men xoắn mạnh mẽ, nhất quán, làm cho chúng lý tưởng cho tải trọng nặng (20T+).
Phù hợp hơn cho hoạt động liên tục mà không quá nóng (không giống như tời điện).
Không phụ thuộc vào công việc điện bên ngoài ở các vị trí từ xa hoặc ngoài lưới.
2. Hiệu quả nhiên liệu và thời gian chạy dài
Nhiên liệu diesel rất đậm đặc năng lượng, cung cấp thời gian chạy lâu hơn so với xăng hoặc các lựa chọn thay thế chạy bằng pin.
Tiêu thụ nhiên liệu thấp hơn dưới tải trọng nặng so với hệ thống thủy lực.
Lý tưởng cho các hoạt động kéo dài (ví dụ, khai thác, hoạt động hàng hải, mỏ dầu).
3. Độ bền trong điều kiện khắc nghiệt
Chống thời tiết-hoạt động trong mưa, tuyết hoặc nhiệt độ khắc nghiệt.
Kháng bụi & mảnh vụn - tốt hơn động cơ điện trong môi trường bẩn (ví dụ: xây dựng, khai thác).
Các tùy chọn chống ăn mòn có sẵn để sử dụng biển\/nước mặn.
4. Khai thác và di động đa năng
Có thể được gắn trên xe tải, gắn trên trượt hoặc gắn trên xe kéo cho tính di động.
Không cần các nguồn năng lượng bên ngoài-hoạt động độc lập.
Dễ dàng di dời so với tời điện cố định.
5. Mạnh hơn và đáng tin cậy hơn tời điện
Không có điện áp giảm (không giống như tời điện mất điện với cáp dài).
Không có vấn đề thoát nước-quan trọng cho các hoạt động phục hồi.
Xử lý tải sốc tốt hơn (ví dụ, bất ngờ giật trong quá trình phục hồi hoặc kéo).
6. Bảo trì thấp hơn tời thủy lực
Cơ học đơn giản hơn so với các hệ thống thủy lực (không có máy bơm\/ống bị rò rỉ).
Dễ dàng hơn đối với động cơ diesel dịch vụ được hiểu rộng rãi bởi cơ học.
Ít điểm thất bại hơn so với thiết lập thủy lực phức tạp.
7. Hiệu quả về chi phí cho việc sử dụng hạng nặng
Chi phí dài hạn thấp hơn tời điện hoặc thủy lực trong môi trường công nghiệp.
Động cơ có tuổi thọ dài hơn được chế tạo để sử dụng nặng, liên tục.
Giá trị bán lại cao hơn do độ bền.



1. Xây dựng & Kỹ thuật hạng nặng
Xử lý thép & bê tông - Nâng và định vị dầm nặng, tấm đúc sẵn, và vật liệu xây dựng.
Pileing & Foundation Work - Kéo các cọc, giàn khoan và Caissons.
Lắp ráp cần cẩu tháp - hỗ trợ dựng và tháo dỡ cần cẩu lớn.
2. Khai thác & khai thác mỏ
Hoạt động kéo - di chuyển đá lớn, quặng và quá tải.
Phục hồi thiết bị nặng - Trích xuất xe tải, máy xúc hoặc giàn khoan bị kẹt.
Xử lý vật liệu - tải\/dỡ máy móc khai thác nặng.
3. Hoạt động hàng hải & ngoài khơi
Tàu neo đậu & xử lý neo - Tàu định vị trong các cảng hoặc giàn khoan ngoài khơi.
Salvage & Wreck Recovery - Nâng cao thuyền chìm hoặc thiết bị ngập nước.
Hỗ trợ nạo vét - kéo ống nạo vét và neo.
4. Ngành công nghiệp dầu khí
Kéo đường ống - Đặt và căng thẳng đường ống nặng.
Phục vụ tốt - Xử lý các bộ ngăn chặn (BOP) và thiết bị khoan.
RIGGING & Nâng nặng - Cài đặt các thành phần nhà máy lọc dầu.
5. Lâm nghiệp & Nông nghiệp
Log Skidding & khai thác gỗ - Kéo cây bị đốn vào các khu vực tải.
Xóa đất - Loại bỏ gốc cây, tảng đá và mảnh vụn.
Phục hồi thiết bị trang trại nặng - Tu cách bị kẹt máy kéo hoặc máy gặt.
6. Phục hồi phương tiện và thiết bị hạng nặng
Xe tải & Trailer kéo-Phục hồi xe tải bị lật hoặc bị sa lầy.
Phục hồi quân sự & xe tăng - Được sử dụng bởi các lực lượng vũ trang để khai thác xe tăng.
7. Tiện ích & công trình dân dụng
Lắp đặt đường dây điện - Kéo cáp truyền trên khoảng cách dài.
Xây dựng cầu & đập - Cáp căng và phân đoạn nâng.
Hỗ trợ máy nhàm chán của đường hầm (TBM) - Xử lý các phân đoạn đường hầm nặng.





1. Thiết kế & kỹ thuật
Mô hình hóa CAD - Các kỹ sư tạo ra các thiết kế 3D với thông số kỹ thuật cho khả năng tải, kích thước trống, tỷ lệ bánh răng và lắp.
Phân tích căng thẳng - Phân tích phần tử hữu hạn (FEA) kiểm tra tính toàn vẹn cấu trúc dưới tải tối đa.
Lựa chọn vật liệu-thép cao cấp, bánh răng cứng và lớp phủ chống ăn mòn được chọn.
2. Sản xuất thành phần
A. Lắp ráp động cơ diesel
Gia công khối động cơ - Boring xi lanh, khớp nối trục khuỷu.
Lắp đặt hệ thống nhiên liệu - kim phun, máy bơm và bộ lọc.
Hệ thống làm mát & bôi trơn - Bộ tản nhiệt, bơm dầu và đường ống.
B. Chế tạo trống & khung tời
Cắt và định hình thép - Cắt laser\/plasma cho trống và các bộ phận khung.
Hàn & Củng cố-Hàn MIG\/TIG cho các khớp có độ bền cao.
Xử lý bề mặt - Làm mờ cát, mạ kẽm hoặc lớp phủ bột cho kháng gỉ.
C. Hộp số & Truyền
Gia công bánh răng - Phay CNC cho các bánh răng hành tinh\/sâu chính xác.
Vòng bi & lắp ráp trục-Vòng bi tải cao được trang bị cho xoay trơn tru.
Tích hợp hệ thống bôi trơn - Các kênh dầu và con dấu được cài đặt.
D. Hệ thống thủy lực (nếu có)
Bơm & lắp ráp động cơ-Thành phần thủy lực thử nghiệm áp lực.
Lắp đặt Valve & Hose-Kết nối chống rò rỉ được bảo mật.
E. Dây dây & phụ kiện
Lựa chọn cáp-Dây thép kéo cao (đường kính 282323).
Chấm dứt & ghép nối - Thimbles, ổ cắm và Swaging được áp dụng.
3. Quá trình lắp ráp
Bước 1: Khung cơ sở & gắn kết
Khung hàn được bắt vít vào khung trượt hoặc gắn xe tải.
Bước 2: Lắp đặt trống & phanh
Trống được gắn trên vòng bi nặng.
Phanh không an toàn (cơ học\/thủy lực) được lắp đặt.
Bước 3: Tích hợp hộp số & ly hợp
Hộp số được kết nối với động cơ trống và động cơ diesel.
Ly hợp (thủ công\/khí nén) được trang bị để kiểm soát tham gia.
Bước 4: Động cơ & truyền tải điện
Động cơ diesel được gắn và liên kết với hộp số thông qua hệ thống truyền động.
Thắt lưng\/ròng rọc hoặc khớp nối trực tiếp đảm bảo chuyển điện.
Bước 5: Thiết lập hệ thống thủy lực\/điều khiển
Nếu thủy lực, bơm và van được kết nối.
Điều khiển đòn bẩy hoặc điều khiển từ xa không dây được cài đặt.
Bước 6: Đang tải dây và đính kèm dây Fairlead
Cáp được sử dụng trên trống.
Con lăn hoặc hawse fairlead được cố định cho hướng dẫn dây trơn.
4. Kiểm tra và kiểm tra chất lượng
Thử nghiệm tải - Tời được kiểm tra với công suất 125% (25T) cho an toàn.
Kiểm tra phanh - Phanh khẩn cấp dưới tải đầy đủ.
Khả năng chạy độ bền - Hoạt động liên tục cho 8+ giờ để kiểm tra quá nhiệt.
Kiểm tra rò rỉ & rung - Hệ thống thủy lực và hộp số được kiểm tra.
5. Tranh & Hoàn thiện cuối cùng
Sơn chống ăn mòn và sơn cấp công nghiệp được áp dụng.
Nhãn an toàn và hướng dẫn vận hành kèm theo.
6. Bao bì & Vận chuyển
Thùng gỗ hoặc khung thép để bảo vệ xuất khẩu.
Các khe cắm xe nâng để tải dễ dàng.
Các biện pháp kiểm soát chất lượng chính
Tuân thủ ISO 9001 cho các tiêu chuẩn sản xuất.
NDT (thử nghiệm không phá hủy) cho tính toàn vẹn hàn.
Thử nghiệm dyno để đo mô -men xoắn và vòng tua dưới tải.





Công ty đã cài đặt một nền tảng quản lý thiết bị thông minh và đã cài đặt 310 bộ (bộ) robot xử lý và hàn. Sau khi hoàn thành kế hoạch, sẽ có hơn 500 bộ (bộ) và tốc độ mạng thiết bị sẽ đạt 95%. 32 dây hàn đã được đưa vào sử dụng, 50 được lên kế hoạch để cài đặt và tốc độ tự động hóa của toàn bộ dòng sản phẩm đã đạt được.
