Cẩu điện một dầm



1. Cần trục dầm đơn điện là một loại thiết bị nâng hạ được sử dụng rộng rãi trong công nghiệp và sản xuất, thường được sử dụng để xử lý và di chuyển các vật nặng. Nó bao gồm một dầm chính, dầm cuối, xe đẩy điện và tời điện và các thành phần chính khác. Thiết kế của thiết bị làm cho nó phù hợp với nhiều môi trường làm việc khác nhau, chẳng hạn như xưởng sản xuất, nhà kho, cảng, v.v.

2. Vì cần trục dầm đơn điện chỉ có một dầm chính nên cấu trúc tương đối đơn giản, dễ lắp đặt và bảo trì. Có thể di chuyển tới lui trên dầm chính bằng tời điện, và dầm chính có thể di chuyển sang trái và phải trên đường ray để đạt được khả năng xử lý vật liệu toàn diện. Thường phù hợp với các vật có trọng lượng nhẹ đến trung bình, và khả năng chịu tải từ vài tấn đến hàng chục tấn. So với cần trục dầm đôi, cần trục dầm đơn điện chiếm ít không gian theo chiều dọc hơn và phù hợp với những nơi có không gian hạn chế. Được trang bị nhiều thiết bị an toàn, chẳng hạn như công tắc giới hạn, nút dừng khẩn cấp, v.v., để đảm bảo an toàn trong quá trình vận hành.

3. Cầu trục dầm đơn điện là một trong những thiết bị quan trọng phục vụ cho quá trình tự động hóa công nghiệp, nâng cao hiệu quả sản xuất, được các doanh nghiệp ưa chuộng vì độ tin cậy và tính linh hoạt.



Chiều cao nâng tối đa: 30m

Bảo hành linh kiện lõi: 1 năm

Thành phần cốt lõi: Động cơ

Trọng lượng (KG):2090 kg

Tải trọng nâng tối đa: 10 tấn

Khoảng cách: 7,5~28,5m

Nhiệm vụ làm việc: A3

Nhiệt độ làm việc: -20 độ ~ +40 độ

1.Dầm chính

1. Dầm chính của cần trục điện một dầm là một trong những thành phần cấu trúc chính của nó, chịu trách nhiệm mang và truyền tải tải trọng nâng. Dầm chính thường được làm bằng thép và được thiết kế thành cấu trúc hình hộp hoặc hình chữ I để đảm bảo đủ độ bền và độ cứng để hỗ trợ các vật nặng và chịu được nhiều khối lượng công việc khác nhau.

2. Dầm chính của cần trục điện một dầm thường được làm bằng thép chất lượng cao, chẳng hạn như Q235B hoặc Q345B, để đảm bảo độ bền và độ bền của nó. Mặt cắt ngang của dầm chính thường là hình chữ I hoặc hình hộp. Dầm chính hình chữ I nhẹ và dễ chế tạo, trong khi dầm chính hình hộp có khả năng chống xoắn cao hơn và độ cứng tổng thể tốt hơn.

3. Dầm chính của cần trục điện một dầm là cốt lõi của cần trục điện một dầm, thiết kế và chất lượng của nó ảnh hưởng trực tiếp đến hiệu suất làm việc và độ an toàn của cần trục. Độ ổn định và độ bền của dầm chính đảm bảo cho cần trục có thể hoàn thành các nhiệm vụ nâng hạ khác nhau một cách trơn tru và hiệu quả.

Hệ thống nâng

Hệ thống nâng hạ của cần trục điện một dầm là bộ phận cốt lõi của toàn bộ thiết bị. Nó chủ yếu chịu trách nhiệm nâng hạ các vật nặng và di chuyển chúng theo chiều ngang.

2. Hệ thống nâng hạ chủ yếu bao gồm các thành phần sau: tời (cần trục), cáp thép hoặc xích, động cơ, hệ thống phanh, hệ thống điều khiển, ròng rọc và thiết bị dẫn hướng.

3. Các thành phần này hoạt động cùng nhau để đảm bảo rằng cần trục dầm đơn điện có thể hoàn thành nhiệm vụ nâng vật nặng một cách an toàn, ổn định và hiệu quả.





Dầm cuối

1. Dầm cuối của cần trục điện một dầm là một bộ phận quan trọng của kết cấu cần trục, chủ yếu đóng vai trò đỡ cầu và đảm bảo hoạt động trơn tru của cần trục. Thiết kế và chức năng của dầm cuối ảnh hưởng trực tiếp đến an toàn vận hành và tuổi thọ của cần trục.

2. Dầm cuối của cần trục điện một dầm thường được hàn bằng thép tấm. Nó có độ bền và độ cứng cao và có thể chịu được các lực khác nhau phát sinh trong quá trình vận hành cần trục. Hai đầu của dầm cuối được kết nối với nhóm bánh xe di chuyển, có thể hỗ trợ và dẫn hướng toàn bộ cần trục chạy dọc theo đường ray.

3. Dầm cuối của cần trục điện một dầm kết nối với dầm chính của cần trục và được bánh xe di chuyển hỗ trợ trên đường ray để đảm bảo tính ổn định của kết cấu cần trục. Dầm cuối hợp tác với nhóm bánh xe di chuyển để thực hiện chuyển động ngang của cần trục trên đường ray, để cần trục có thể hoàn thành nhiệm vụ nâng ở các vị trí khác nhau trong xưởng. Thông qua các thiết bị an toàn như thiết bị giới hạn và bộ đệm, dầm cuối đảm bảo an toàn cho cần trục trong quá trình vận hành và ngăn ngừa tai nạn.

4. Nhìn chung, dầm cuối là bộ phận không thể thiếu của cần trục điện một dầm, không chỉ mang và dẫn hướng chuyển động của toàn bộ cần trục mà còn đảm bảo an toàn và độ tin cậy của cần trục trong quá trình sử dụng.



















Cơ cấu di chuyển của cần cẩu

1. Cơ cấu di chuyển của cần trục điện một dầm là một bộ phận quan trọng của cần trục, có nhiệm vụ di chuyển cần trục theo chiều ngang dọc theo đường ray trên toàn bộ khu vực hoạt động. Thiết kế và hiệu suất của cơ cấu này ảnh hưởng trực tiếp đến hiệu quả hoạt động, tính ổn định và an toàn của cần trục.

2. Cơ cấu di chuyển của cần trục điện một dầm thường bao gồm một động cơ điện và một bộ giảm tốc. Động cơ cung cấp năng lượng, giảm tốc độ và tăng mô-men xoắn thông qua bộ giảm tốc, và dẫn động xe đẩy di chuyển trên đường ray.

3. Thiết kế và hiệu suất của cơ cấu di chuyển của cần trục điện một dầm có tác động trực tiếp đến tính ổn định, khả năng điều khiển và an toàn của cần trục. Do đó, việc lựa chọn và bảo dưỡng đúng các thành phần này là chìa khóa để đảm bảo hoạt động an toàn và hiệu quả của cần trục điện một dầm.









Cơ chế di chuyển xe đẩy

1. Cơ cấu di chuyển xe đẩy của cần trục điện một dầm là bộ phận của cần trục dùng để di chuyển móc hoặc các thiết bị nâng khác theo chiều ngang, thường di chuyển lên xuống dọc theo dầm chính. Cơ cấu chạy xe đẩy là một bộ phận quan trọng của cần trục và chịu trách nhiệm cho chuyển động ngang của vật được nâng lên.

2. Cơ cấu di chuyển xe đẩy của cần trục dầm đơn điện thường được trang bị động cơ điện để cung cấp lực đẩy để di chuyển xe đẩy dọc theo đường ray dầm chính. Xe đẩy chạy trên đường ray của dầm chính. Đường ray thường là thanh dẫn hướng bằng thép, được hàn hoặc bu lông vào dầm chính. Hoạt động của xe đẩy thường được điều khiển bằng bảng điều khiển vận hành hoặc điều khiển từ xa. Người vận hành có thể điều khiển tốc độ tiến, lùi và chạy của xe đẩy để đạt được chuyển động chính xác của vật được nâng lên.

3. Thiết kế và bảo dưỡng cơ cấu di chuyển xe đẩy của cần trục điện một dầm là yếu tố quan trọng đối với hiệu suất và độ an toàn chung của cần trục điện một dầm. Kiểm tra và bảo dưỡng thường xuyên để đảm bảo hoạt động bình thường của các bộ phận khác nhau của nó có thể kéo dài tuổi thọ của thiết bị và nâng cao hiệu quả công việc.

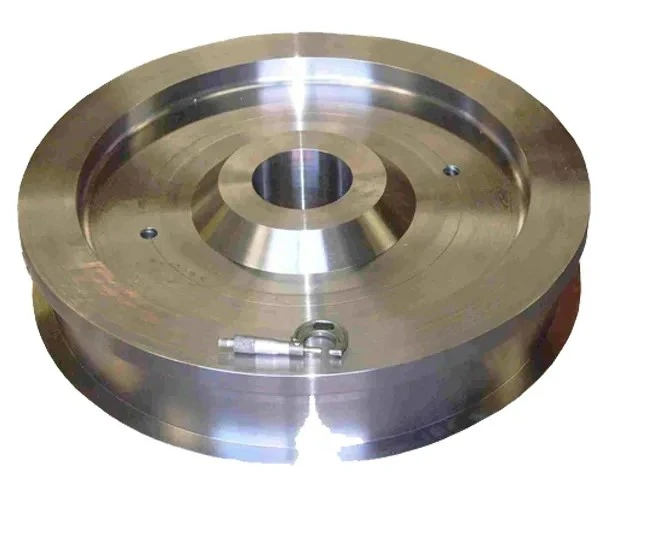

6. Bánh xe cần cẩu

1. Bánh xe của cần trục điện một dầm là bộ phận quan trọng của toàn bộ cần trục, chịu trách nhiệm nâng đỡ trọng lượng của cần trục và xe đẩy và di chuyển trơn tru trên đường ray. Thiết kế, vật liệu và chất lượng lắp đặt của bánh xe có tác động trực tiếp đến sự an toàn và hiệu quả vận hành của cần trục.

2. Bánh xe của cần trục dầm đơn điện thường được làm bằng thép cường độ cao để chịu được trọng lượng của cần trục và tải trọng của nó. Bánh xe thép có khả năng chống mài mòn và độ bền tốt, thích hợp sử dụng trong môi trường tải trọng nặng và hoạt động thường xuyên. Trong một số ứng dụng đặc biệt, thép hợp kim có thể được sử dụng cho bánh xe để tăng khả năng chống mài mòn và kéo dài tuổi thọ.

3. Bánh xe của cần trục dầm đơn điện thường có vành để giữ cho bánh xe ổn định trên đường ray và ngăn ngừa trật bánh. Chiều cao và hình dạng của vành được thiết kế theo loại đường ray để đảm bảo hoạt động trơn tru của cần trục. Đường kính của bánh xe thường được thiết kế theo kích thước và khả năng chịu tải của cần trục. Bánh xe lớn hơn có thể phân tán tải và giảm mài mòn trên đường ray.

4. Thiết kế và bảo dưỡng bánh xe của cần trục điện một dầm là điều cần thiết để đảm bảo thiết bị hoạt động lâu dài và ổn định. Lựa chọn vật liệu và thiết kế bánh xe phù hợp, kiểm tra và bảo dưỡng thường xuyên có thể kéo dài hiệu quả tuổi thọ của bánh xe và cần trục.



Móc cẩu

1. Móc của cần trục điện một dầm là một trong những thành phần chính của cần trục để gắp và nâng tải. Thiết kế, chế tạo và bảo dưỡng móc là điều cần thiết cho sự an toàn và hiệu quả của hoạt động nâng.

2. Móc của cần trục dầm đơn điện thường được làm bằng thép hợp kim cường độ cao, có độ bền kéo và chống mài mòn tuyệt vời. Vật liệu này có thể chịu được tải trọng lớn và giữ được độ bền và hình dạng sau thời gian dài sử dụng. Móc thường được sản xuất thông qua quá trình rèn, có thể cải thiện mật độ và độ bền của vật liệu, giảm khuyết tật bên trong và cải thiện khả năng chịu tải và độ an toàn của móc.

3. Móc cẩu điện một dầm có thể chia thành hai loại: móc đơn và móc đôi. Móc đơn có cấu trúc đơn giản, phù hợp với tải trọng nhẹ; móc đôi thường dùng cho các hoạt động nâng hạ lớn, cần tải trọng cân bằng, có thể phân tán ứng suất đều hơn.

4. Móc cẩu điện một dầm có cấu trúc đơn giản, nhưng thiết kế và chế tạo đòi hỏi tiêu chuẩn nghiêm ngặt để đảm bảo an toàn và độ tin cậy trong các điều kiện làm việc khác nhau. Thông qua việc sử dụng và bảo dưỡng đúng cách, tuổi thọ của móc cẩu có thể được kéo dài đáng kể và đảm bảo an toàn cho hoạt động nâng hạ.





Động cơ

1. Động cơ của cần trục dầm đơn điện là một trong những thiết bị truyền động chính, chịu trách nhiệm cung cấp năng lượng cần thiết cho hoạt động của cần trục. Hiệu suất của động cơ ảnh hưởng trực tiếp đến hiệu quả hoạt động và độ an toàn của cần trục.

2. Cầu trục dầm đơn điện có động cơ AC (AC Motor): Trong nhiều cầu trục dầm đơn điện, loại động cơ thường được sử dụng là động cơ AC. Chúng thường có hiệu suất cao hơn, yêu cầu bảo trì thấp hơn và tuổi thọ dài hơn. Và động cơ DC (DC Motor): Động cơ DC được sử dụng trong một số ứng dụng đặc biệt, cung cấp mô-men xoắn khởi động cao hơn và hiệu suất điều chỉnh tốc độ tốt hơn, nhưng có thể yêu cầu bảo trì nhiều hơn.

3. Nhiều cần trục dầm đơn điện hiện đại sử dụng bộ truyền động biến tần (VFD) để điều chỉnh tốc độ và hướng chạy của động cơ. Bộ truyền động biến tần có thể đạt được khởi động và dừng êm, cung cấp khả năng kiểm soát tốc độ tốt hơn và hiệu quả tiết kiệm năng lượng. Việc khởi động và dừng động cơ thường được điều khiển bằng công tắc trên bảng điều khiển hoặc điều khiển từ xa và người vận hành có thể điều chỉnh trạng thái làm việc của cần trục khi cần thiết.

4. Động cơ của cần trục dầm đơn điện đóng vai trò quan trọng trong hoạt động chung của cần trục. Việc lựa chọn động cơ phù hợp và đảm bảo lắp đặt và bảo dưỡng đúng cách có thể cải thiện hiệu suất và độ tin cậy của cần trục một cách hiệu quả, đồng thời đảm bảo hoạt động an toàn và hiệu quả.

.



Hệ thống báo động bằng âm thanh và ánh sáng& công tắc giới hạn

Hệ thống báo động bằng âm thanh, ánh sáng và công tắc giới hạn của cần trục điện một dầm là những thiết bị an toàn quan trọng được sử dụng để nâng cao tính an toàn khi vận hành cần trục và ngăn ngừa tai nạn, hỏng hóc.

Hệ thống báo động bằng âm thanh và ánh sáng

1. Chức năng

Chức năng cảnh báo: Hệ thống báo động âm thanh và ánh sáng được sử dụng để phát ra tín hiệu âm thanh và ánh sáng trong quá trình vận hành cần trục để cảnh báo người vận hành và những người xung quanh chú ý đến an toàn. Các loại báo động phổ biến bao gồm báo động quá tải, báo động giới hạn và báo động lỗi.

Nhắc nhở người vận hành: Khi cần cẩu bất thường hoặc gần đến vị trí giới hạn, hệ thống báo động bằng âm thanh và ánh sáng có thể nhắc nhở người vận hành thực hiện các biện pháp cần thiết để ngăn ngừa tai nạn.

2. Thành phần

Báo động âm thanh: Thường là còi hoặc còi báo động, cảnh báo người vận hành bằng cách phát ra âm thanh. Cường độ và tần số của âm thanh có thể được điều chỉnh theo nhu cầu.

Đèn báo động: Thường là đèn LED nhấp nháy hoặc đèn cảnh báo, dùng để thu hút sự chú ý trực quan. Đèn báo động có thể hoạt động đồng bộ với âm thanh báo động để tăng cường hiệu quả cảnh báo.

3. Ứng dụng

Báo động quá tải: Khi tải trọng của cần cẩu vượt quá giới hạn an toàn đã cài đặt, hệ thống báo động bằng âm thanh và đèn sẽ được kích hoạt để nhắc nhở người vận hành giảm tải.

Báo động giới hạn: Khi móc, xe đẩy hoặc xe đẩy của cần cẩu tiến gần đến vị trí giới hạn của hành trình, hệ thống báo động bằng âm thanh và đèn sẽ phát ra cảnh báo để tránh hư hỏng hoặc va chạm thiết bị.

Báo động lỗi: Khi hệ thống phát hiện lỗi ở các bộ phận quan trọng như động cơ và phanh, hệ thống báo động bằng âm thanh và đèn sẽ phát ra tiếng báo động để nhắc nhở nhân viên bảo trì kiểm tra và sửa chữa kịp thời.

Công tắc giới hạn

1. Chức năng

Giới hạn phạm vi chuyển động: Công tắc giới hạn được sử dụng để giới hạn phạm vi chuyển động của cần cẩu nhằm ngăn chặn móc, xe đẩy hoặc xe đẩy vượt quá phạm vi an toàn đã cài đặt, tránh va chạm và hư hỏng thiết bị.

Bảo vệ thiết bị: Bằng cách phát hiện vị trí của các bộ phận chuyển động, công tắc giới hạn có thể tự động cắt nguồn điện hoặc kích hoạt hệ thống báo động để bảo vệ thiết bị khỏi bị hư hỏng do chuyển động quá mức.

2. Loại

Công tắc giới hạn cơ học: Phát hiện vị trí đạt được thông qua tiếp xúc vật lý. Ví dụ, khi móc hoặc xe đẩy chạm vào tay công tắc của công tắc giới hạn, công tắc sẽ hoạt động và gửi tín hiệu.

Công tắc giới hạn quang điện: Sử dụng cảm biến quang điện để phát hiện vị trí mà không cần tiếp xúc vật lý. Công tắc giới hạn quang điện xác định vị trí bằng cách phát và nhận chùm sáng, phù hợp với các ứng dụng đòi hỏi độ chính xác cao.

Công tắc giới hạn từ: Sử dụng cảm biến từ để phát hiện vị trí của các bộ phận chuyển động và xác định vị trí bằng cách cảm nhận sự thay đổi của từ trường, có độ tin cậy và độ bền cao.

3. Vị trí lắp đặt

Công tắc giới hạn móc: Được lắp trên cơ cấu nâng để giới hạn phạm vi nâng của móc.

Công tắc giới hạn xe đẩy: Được lắp trên dầm chính để giới hạn phạm vi chuyển động ngang của xe đẩy.

Công tắc giới hạn xe: Được lắp trên đường ray xe điện để giới hạn phạm vi chuyển động ngang của xe điện.

4. Ứng dụng

Giới hạn di chuyển: Khi móc, xe đẩy hoặc xe đẩy đạt đến vị trí giới hạn, công tắc giới hạn sẽ gửi tín hiệu để ngăn chặn chuyển động tiếp theo.

Bảo vệ an toàn: Công tắc giới hạn có thể hoạt động với hệ thống báo động bằng âm thanh và đèn, báo động sẽ được kích hoạt khi đạt đến vị trí giới hạn để nhắc nhở người vận hành thực hiện các biện pháp.

Hệ thống báo động âm thanh và ánh sáng và công tắc giới hạn là những thiết bị quan trọng để đảm bảo vận hành an toàn của cần trục điện một dầm. Thông qua việc ứng dụng và bảo trì hiệu quả, tính an toàn và hiệu quả làm việc của thiết bị có thể được cải thiện đáng kể.

Thiết bị an toàn

1. Thiết bị an toàn của cần trục điện một dầm là một bộ phận quan trọng để đảm bảo vận hành an toàn của cần trục trong quá trình vận hành. Các thiết bị này có thể ngăn ngừa tai nạn, giảm thiểu rủi ro và bảo vệ người vận hành và thiết bị.

Thiết bị dừng khẩn cấp

Chức năng: Nhanh chóng ngắt nguồn điện trong trường hợp khẩn cấp và dừng ngay mọi chuyển động của cần cẩu.

Vị trí lắp đặt: Thường đặt ở vị trí then chốt của bảng điều khiển và cần trục, để người vận hành có thể ấn nhanh khi xảy ra trường hợp khẩn cấp.

Thiết bị bảo vệ điện

Chức năng: Ngăn ngừa tai nạn do sự cố điện, bao gồm bảo vệ quá tải, bảo vệ ngắn mạch và bảo vệ rò rỉ, v.v.

Linh kiện: Bao gồm máy cắt mạch, cầu chì và công tắc rò rỉ, v.v.

Hệ thống phanh

Chức năng: Đảm bảo sự ổn định của tải trọng khi cần cẩu dừng hoạt động và ngăn không cho tải trọng trượt xuống.

Loại: Bao gồm phanh điện từ và phanh cơ học.

Bảo dưỡng: Kiểm tra độ mòn của hệ thống phanh thường xuyên để đảm bảo hiệu quả phanh.

Thiết bị chống va chạm

Chức năng: Ngăn chặn cần cẩu va chạm với các công trình hoặc vật thể xung quanh trong quá trình vận hành.

Loại: Bao gồm cảm biến va chạm và thiết bị đệm.

Thiết bị khóa an toàn

Chức năng: Khóa một số bộ phận quan trọng để tránh thao tác vô tình khi cần cẩu không hoạt động.

Linh kiện: Bao gồm các thiết bị khóa móc và thiết bị khóa cơ cấu nâng, v.v.

Dây an toàn và lan can

Chức năng: Bảo vệ sự an toàn của người vận hành trong quá trình hoạt động trên cao và ngăn ngừa tai nạn rơi ngã.

Vị trí lắp đặt: Đặt trên sàn vận hành và khu vực bảo trì của cần trục.

Đào tạo vận hành

Chức năng: Đảm bảo người vận hành hiểu rõ các quy trình vận hành an toàn và sử dụng cũng như bảo trì thiết bị đúng cách.

Nội dung: Bao gồm vận hành thiết bị, xử lý tình huống khẩn cấp và các biện pháp phòng ngừa an toàn, v.v.

Hệ thống giám sát

Chức năng: Theo dõi thời gian thực trạng thái hoạt động và điều kiện môi trường của cần cẩu, cung cấp khả năng ghi dữ liệu và chẩn đoán lỗi.

Thành phần: Bao gồm camera, cảm biến và thiết bị ghi dữ liệu.

2. Thông qua việc áp dụng và bảo trì hiệu quả các thiết bị an toàn này, tính an toàn của cần trục điện một dầm có thể được cải thiện đáng kể, người vận hành và thiết bị có thể được bảo vệ và nguy cơ tai nạn có thể giảm xuống.

Chế độ điều khiển

1. Chế độ điều khiển của cần trục điện một dầm quyết định chế độ vận hành và độ chính xác điều khiển của cần trục. Các chế độ điều khiển khác nhau có thể đáp ứng các yêu cầu vận hành và môi trường làm việc khác nhau.

2. Sau đây là các chế độ điều khiển cần trục dầm đơn điện thông dụng và đặc điểm của chúng:

Kiểm soát thủ công

Chế độ vận hành: Điều khiển trực tiếp các chức năng khác nhau của cần cẩu, bao gồm nâng, chạy và đi, thông qua các thiết bị vận hành thủ công như tay cầm, nút bấm hoặc công tắc.

Thuận lợi:

Vận hành đơn giản, phù hợp với những trường hợp không yêu cầu tự động hóa cao.

Dễ dàng kiểm soát hoạt động một cách chính xác.

Nhược điểm:

Người vận hành cần phải hoạt động bên cạnh thiết bị, có thể không phù hợp cho các hoạt động lớn hoặc ở độ cao lớn.

Việc điều khiển thủ công có thể gây mệt mỏi cho người vận hành và ảnh hưởng đến hiệu quả công việc.

Điều khiển từ xa

Chế độ vận hành: Sử dụng điều khiển từ xa không dây để điều khiển các chức năng khác nhau của cần cẩu. Điều khiển từ xa thường được trang bị nhiều nút và cần gạt, có thể thực hiện điều khiển nâng, chạy, xe đẩy và xe đẩy.

Thuận lợi:

Người vận hành có thể di chuyển tự do xung quanh cần cẩu để nâng cao tính linh hoạt khi vận hành.

Áp dụng cho những trường hợp cần thực hiện các hoạt động ở khoảng cách xa hoặc ở độ cao lớn.

Nhược điểm:

Độ ổn định của pin và tín hiệu của thiết bị điều khiển từ xa cần được kiểm tra và bảo trì thường xuyên.

Trong môi trường phức tạp, tín hiệu điều khiển từ xa có thể bị nhiễu.

Kiểm soát điện

Chế độ vận hành: Cần cẩu được vận hành thông qua bảng điều khiển điện, được trang bị nhiều nút bấm, công tắc và đèn báo để điều khiển các chức năng khác nhau của cần cẩu.

Thuận lợi:

Kiểm soát chính xác, phù hợp cho những trường hợp cần thao tác tinh tế.

Có thể tích hợp nhiều chức năng bảo vệ an toàn và báo động.

Nhược điểm:

Người vận hành cần phải hoạt động gần thiết bị, điều này hạn chế phạm vi hoạt động.

Kiểm soát tự động

Chế độ vận hành: Cần trục được trang bị hệ thống điều khiển tự động, tự động thực hiện các nhiệm vụ vận hành thông qua các chương trình và cảm biến được cài đặt sẵn. Hệ thống điều khiển tự động có thể bao gồm PLC (bộ điều khiển logic lập trình) hoặc DCS (hệ thống điều khiển phân tán).

Thuận lợi:

Nó cải thiện mức độ tự động hóa của hoạt động và giảm sự can thiệp của con người.

Nó có thể thực hiện các hoạt động lặp lại với độ chính xác cao và phù hợp với các dây chuyền sản xuất và kho hàng tự động.

Nhược điểm:

Nó đòi hỏi phải cài đặt chương trình phức tạp và gỡ lỗi hệ thống.

Có thể cần sự can thiệp của con người để xử lý các trường hợp khẩn cấp.

Kiểm soát lai

Chế độ vận hành: Kết hợp các chức năng điều khiển bằng tay, điều khiển từ xa và điều khiển tự động, được lựa chọn theo yêu cầu vận hành cụ thể. Có thể vận hành thông qua bảng điều khiển, điều khiển từ xa hoặc chương trình tự động.

Thuận lợi:

Nó cung cấp nhiều chế độ hoạt động khác nhau để thích ứng với các môi trường làm việc và yêu cầu hoạt động khác nhau.

Nó cải thiện tính linh hoạt và hiệu quả hoạt động.

Nhược điểm:

Cần phải duy trì nhiều thiết bị và hệ thống điều khiển, làm tăng tính phức tạp.

3. Mỗi chế độ điều khiển đều có những tình huống áp dụng và ưu nhược điểm riêng. Việc lựa chọn chế độ điều khiển phù hợp có thể cải thiện hiệu quả vận hành và tính an toàn của cần trục dầm đơn điện, đáp ứng nhu cầu của các môi trường và nhiệm vụ làm việc khác nhau.



Phác thảo







1. Hiệu quả cao

Khả năng nâng mạnh mẽ: Cần trục dầm đơn điện có thể nâng và di chuyển các vật nặng một cách hiệu quả và phù hợp với nhiều môi trường làm việc đòi hỏi phải nâng hạ.

Hiệu suất làm việc cao: Hệ thống truyền động điện cho phép cần cẩu khởi động, dừng và điều chỉnh tốc độ nhanh chóng, giúp nâng cao hiệu quả làm việc.

2. Vận hành dễ dàng

Dễ điều khiển: Cầu trục dầm đơn điện hiện đại được trang bị bảng điều khiển trực quan, điều khiển từ xa hoặc hệ thống thông minh, dễ vận hành và giảm thời gian đào tạo người vận hành.

Mức độ tự động hóa cao: Nhiều cần trục dầm đơn điện có chức năng điều khiển tự động, có thể nâng, vận hành và dừng tự động, giảm nhu cầu vận hành thủ công.

3. Chi phí bảo trì thấp

Hệ thống điện ổn định: So với hệ thống truyền động động cơ đốt trong truyền thống, hệ thống điện thường ổn định hơn và có chi phí bảo trì thấp hơn.

Giảm thiểu hỏng hóc: Cần trục dầm đơn điện có ít bộ phận cơ khí hơn, tỷ lệ hỏng hóc tương đối thấp và dễ bảo trì, bảo dưỡng hơn.

4. Bảo vệ môi trường

Không phát thải: Cầu trục dầm đơn điện sử dụng truyền động điện, không thải khí thải và tiếng ồn, đáp ứng các yêu cầu về bảo vệ môi trường.

Sử dụng năng lượng: Hệ thống điện có hiệu suất năng lượng cao, có thể sử dụng điện hiệu quả và giảm lãng phí năng lượng.

5. Hoạt động an toàn

Thiết bị an toàn tiên tiến: Được trang bị nhiều thiết bị an toàn như thiết bị bảo vệ quá tải, công tắc giới hạn, hệ thống báo động bằng âm thanh và đèn để đảm bảo an toàn trong quá trình vận hành.

Kiểm soát chính xác: Hệ thống điều khiển điện có thể cung cấp khả năng kiểm soát chuyển động chính xác, cải thiện tính ổn định và an toàn khi vận hành.

6. Cấu trúc nhỏ gọn

Chiếm không gian nhỏ: Cầu trục điện một dầm có cấu trúc nhỏ gọn và có thể làm việc trong không gian nhỏ hơn, phù hợp với môi trường làm việc hạn chế.

Khả năng thích ứng cao: Thích hợp cho nhiều ứng dụng khác nhau như nhà máy, cầu cạn và không gian hẹp.





1. Ngành sản xuất

Dây chuyền sản xuất: Trong dây chuyền sản xuất, cần trục dầm đơn điện được sử dụng để nâng và di chuyển phôi sản xuất, bán thành phẩm và nguyên liệu thô để nâng cao hiệu quả sản xuất.

Xưởng lắp ráp: Dùng để nâng và di chuyển các bộ phận và thiết bị cơ khí khác nhau nhằm tạo điều kiện thuận lợi cho công việc lắp ráp và bảo trì.

2. Kho bãi và hậu cần

Vận hành kho: Trong kho, cần trục điện một dầm được sử dụng để vận chuyển, xếp chồng và phân loại hàng hóa nhằm nâng cao hiệu quả kho bãi.

Trung tâm logistics: Tại trung tâm logistics, cần trục điện một dầm giúp xử lý việc xếp dỡ và phân phối nhiều loại hàng hóa khác nhau để nâng cao hiệu quả hoạt động logistics.

3. Công trường xây dựng

Vận chuyển vật liệu xây dựng: Dùng để nâng và di chuyển các vật liệu xây dựng như thanh thép, các bộ phận bê tông đúc sẵn và gạch để nâng cao hiệu quả xây dựng.

Lắp đặt thiết bị: Hỗ trợ nâng và lắp đặt các thiết bị xây dựng lớn và các bộ phận kết cấu.

4. Công nghiệp luyện kim

Nhà máy thép: Trong nhà máy thép, cần trục dầm đơn điện được sử dụng để di chuyển phôi thép, vật liệu lò và các vật nặng khác, thích ứng với môi trường làm việc có nhiệt độ cao và cường độ cao.

Xưởng đúc: Dùng để nâng và di chuyển khuôn đúc và vật đúc.

5. Ngành công nghiệp năng lượng

Bảo trì thiết bị điện: Trong các cơ sở điện, được sử dụng để di chuyển và lắp đặt các thiết bị lớn như máy phát điện, động cơ và máy biến áp.

Ngành công nghiệp dầu khí: Trong quá trình khai thác và chế biến dầu khí, cần trục điện một dầm được sử dụng để nâng và bảo trì thiết bị.

6. Ngành đóng tàu

Lắp ráp thân tàu: Tại các xưởng đóng tàu, cần trục một dầm điện được sử dụng để nâng và lắp ráp các bộ phận thân tàu nhằm nâng cao hiệu quả sản xuất.

Lắp đặt thiết bị: Dùng để lắp đặt các thiết bị và hệ thống khác nhau trên tàu.





1. Giai đoạn thiết kế

Phân tích yêu cầu: Thiết kế hiệu suất và thông số kỹ thuật của cần cẩu, bao gồm khả năng chịu tải, phạm vi làm việc và phương pháp điều khiển, dựa trên nhu cầu của khách hàng và các tình huống ứng dụng.

Thiết kế sơ bộ: Các kỹ sư tiến hành thiết kế sơ bộ dựa trên nhu cầu, bao gồm bố trí kết cấu của cần cẩu, kích thước các thành phần chính và lựa chọn vật liệu.

Thiết kế chi tiết: Bao gồm bản vẽ kỹ thuật chi tiết và thông số kỹ thuật, thiết kế bao gồm cơ cấu nâng, cơ cấu chạy xe đẩy, cơ cấu chạy xe đẩy, động cơ và hệ thống điều khiển, v.v.

Xem xét thiết kế: Thực hiện xem xét thiết kế để đảm bảo rằng thiết kế đáp ứng các thông số kỹ thuật về an toàn và yêu cầu về hiệu suất.

2. Mua sắm vật tư

Lựa chọn vật liệu: Chọn thép chất lượng cao, động cơ, phanh, hệ thống truyền động và các thành phần khác. Các vật liệu thường được sử dụng bao gồm thép kết cấu, thép hợp kim và thép cường độ cao.

Lựa chọn nhà cung cấp: Lựa chọn nhà cung cấp đáng tin cậy để mua vật liệu nhằm đảm bảo chất lượng vật liệu và tính ổn định của nguồn cung.

Kiểm tra nghiệm thu: Nghiệm thu vật tư mua vào để đảm bảo vật tư đáp ứng tiêu chuẩn kỹ thuật và yêu cầu chất lượng.

3. Chế biến và sản xuất

Gia công các bộ phận kết cấu: Bao gồm cắt, hàn và lắp ráp dầm, khung đỡ và các bộ phận kết cấu khác. Các quy trình này đòi hỏi phải sử dụng máy công cụ CNC, thiết bị hàn, v.v.

Sản xuất linh kiện cơ khí: sản xuất các linh kiện cơ khí khác nhau của cơ cấu nâng, cơ cấu chạy xe đẩy và cơ cấu chạy xe ô tô nhỏ, bao gồm bánh răng, ổ trục và con lăn.

Lắp ráp linh kiện điện: lắp đặt động cơ, bảng điều khiển, cảm biến và các linh kiện điện khác, bao gồm hệ thống dây cáp và kết nối điện.

Lắp ráp chung: lắp ráp chung các thành phần sản xuất khác nhau, bao gồm lắp ráp dầm chính, toa nhỏ, toa lớn, cơ cấu nâng và hệ thống điều khiển.

4. Kiểm tra và gỡ lỗi

Kiểm tra tĩnh: kiểm tra xem kết cấu và kết nối của cần trục có ổn định không và đảm bảo tất cả các thành phần được lắp đặt đúng theo yêu cầu thiết kế.

Kiểm tra động: thực hiện kiểm tra không tải và có tải để kiểm tra khả năng nâng, chạy, đi và phanh của cần cẩu nhằm đảm bảo hoạt động bình thường.

Kiểm tra an toàn: thực hiện kiểm tra quá tải, kiểm tra giới hạn và kiểm tra phanh để đảm bảo thiết bị an toàn và hệ thống bảo vệ của cần cẩu hoạt động hiệu quả.

Gỡ lỗi: thực hiện các điều chỉnh dựa trên kết quả thử nghiệm để tối ưu hóa hiệu suất vận hành và độ chính xác của cần trục.

5. Kiểm soát chất lượng

Kiểm tra chất lượng: thực hiện kiểm tra chất lượng ở từng công đoạn sản xuất, bao gồm kiểm tra vật liệu, kiểm tra gia công, kiểm tra lắp ráp và kiểm tra thử nghiệm để đảm bảo sản phẩm đạt tiêu chuẩn chất lượng.

Ghi chép và theo dõi: Ghi chép dữ liệu chất lượng của từng công đoạn sản xuất, tiến hành theo dõi chất lượng và phân tích vấn đề để đảm bảo tính nhất quán và độ tin cậy của sản phẩm.

6. Đóng gói và giao hàng

Đóng gói: Đóng gói cần trục điện một dầm đã qua kiểm tra để bảo vệ thiết bị khỏi bị hư hỏng trong quá trình vận chuyển. Vật liệu đóng gói thường bao gồm miếng đệm bảo vệ, hộp gỗ và màng nhựa.

Chuẩn bị giao hàng: Sắp xếp vận chuyển để đảm bảo thiết bị được giao an toàn đến địa điểm khách hàng chỉ định. Cung cấp dịch vụ lắp đặt và vận hành khi cần thiết.

7. Dịch vụ sau bán hàng

Lắp đặt và vận hành: Cung cấp dịch vụ lắp đặt và vận hành tại chỗ cho các thiết bị để đảm bảo thiết bị có thể hoạt động bình thường.

Đào tạo: Đào tạo người vận hành và giải thích các biện pháp phòng ngừa khi vận hành và bảo trì thiết bị.

Bảo trì và bảo dưỡng: Cung cấp dịch vụ bảo trì, bảo dưỡng thường xuyên nhằm đảm bảo thiết bị hoạt động ổn định và lâu dài.

Xử lý lỗi: Cung cấp hỗ trợ sau bán hàng để giải quyết kịp thời các vấn đề phát sinh trong quá trình sử dụng thiết bị.





Công ty đã lắp đặt nền tảng quản lý thiết bị thông minh, lắp đặt 310 bộ (bộ) robot xử lý và hàn, sau khi hoàn thành kế hoạch sẽ có hơn 500 bộ (bộ), tỷ lệ kết nối thiết bị đạt 95%. Đã đưa vào sử dụng 32 dây chuyền hàn, dự kiến ​​lắp đặt 50 dây chuyền, tỷ lệ tự động hóa toàn bộ dây chuyền sản phẩm đã đạt.

Chú phổ biến: cần cẩu dầm đơn điện, nhà sản xuất, nhà cung cấp, nhà máy cần cẩu dầm đơn điện Trung Quốc
