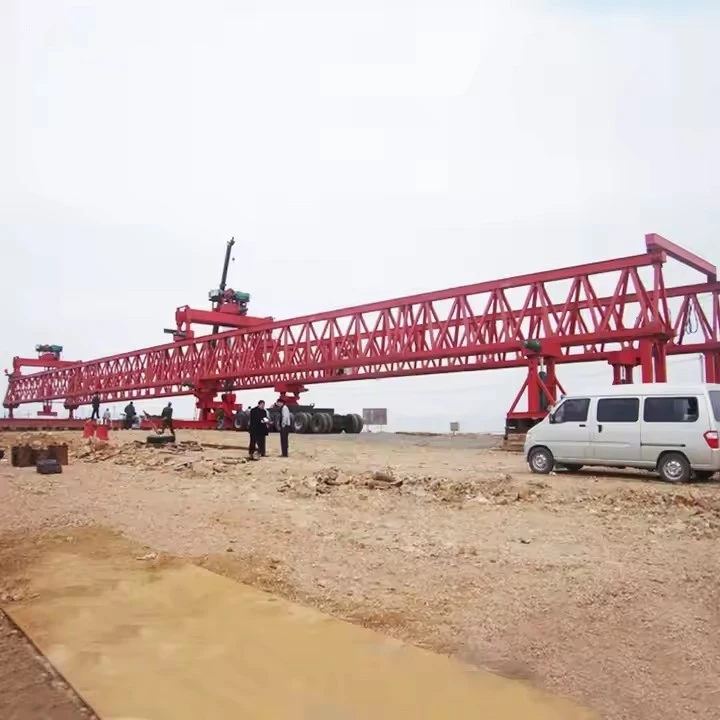

Máy lắp cầu đối trọng 300 tấn

Máy dựng cầu đối trọng 300-tấn là thiết bị hạng nặng dùng trong xây dựng cầu, đặc biệt để nâng và đặt các đoạn hoặc dầm đúc sẵn lớn. Những máy này rất cần thiết để lắp ráp cầu một cách hiệu quả, đặc biệt là trong những môi trường đầy thách thức như đường cao tốc, sông hoặc thung lũng sâu.





Máy dựng cầu đối trọng 300{1}}tấn là một thiết bị hạng nặng được thiết kế để xây dựng và lắp đặt các đoạn cầu lớn, thường theo phương pháp xây dựng đúc hẫng cân bằng hoặc đúc sẵn từng đoạn. Dưới đây là các tính năng chính của nó:

1. Khả năng chịu tải cao (300 tấn)
Được thiết kế để xử lý các đoạn bê tông đúc sẵn hoặc dầm thép có trọng lượng lên tới 300 tấn.

Thiết kế kết cấu chắc chắn đảm bảo sự ổn định trong quá trình nâng và định vị.

2. Hệ thống đối trọng
Sử dụng các đối trọng có thể điều chỉnh để cân bằng máy trong quá trình lắp dựng đoạn.

Đảm bảo sự ổn định và ngăn ngừa lật khi xử lý tải nặng.

3. Khả năng-tự phóng và-tự đẩy
Có thể di chuyển về phía trước dọc theo mặt cầu mà không cần cần cẩu bên ngoài.

Được trang bị kích thủy lực hoặc hệ thống đường ray để điều khiển chuyển động.

4. Khoảng cách và chiều cao có thể điều chỉnh
Thiết kế mô-đun cho phép thích ứng với các nhịp cầu và chiều cao khác nhau.

Cần cẩu bằng kính thiên văn hoặc có thể mở rộng để định vị chính xác.

5. Hệ thống nâng và định vị thủy lực
Xi lanh thủy lực có độ chính xác cao- giúp nâng và hạ êm ái.

Tinh chỉnh-khả năng điều chỉnh để căn chỉnh phân đoạn chính xác.

6. Hệ thống điều khiển bằng máy tính
Điều khiển tự động hoặc bán tự động-cho các hoạt động chính xác.

Giám sát-thời gian thực về phân phối tải, ứng suất và căn chỉnh.

7. Cơ chế an toàn
Cảm biến bảo vệ quá tải.

Hệ thống phanh và khóa khẩn cấp.

Hệ thống thủy lực và điện dự phòng giúp vận hành-an toàn khi gặp sự cố.

8. Hệ thống kẹp đa chức năng
Tương thích với nhiều loại phân đoạn khác nhau (dầm hộp, dầm chữ T, v.v.).

Tùy chọn kẹp chân không hoặc cơ khí để xử lý an toàn.

9. Thiết kế chịu được thời tiết-
Có thể hoạt động trong điều kiện khắc nghiệt (gió, mưa, nhiệt độ khắc nghiệt).

Vật liệu chống ăn mòn{0}}để đảm bảo độ bền.

10. Lắp ráp và tháo dỡ nhanh
Các thành phần mô-đun để dễ dàng vận chuyển và-lắp ráp tại chỗ.

Giảm thời gian ngừng hoạt động giữa các dự án.

11. Khả năng tương thích với các loại cầu khác nhau
Thích hợp cho phương pháp đúc hẫng cân bằng, nhịp{0}}theo-nhịp và phương pháp phóng tăng dần.

Làm việc với cầu phân đoạn bê tông, cầu thép và kết cấu lai.

12. Hiệu quả năng lượng
Một số mẫu có hệ thống thủy lực tái tạo để giảm mức tiêu thụ điện năng.

Hệ thống năng lượng điện hoặc hybrid tùy chọn để vận hành-thân thiện với môi trường.





Thông số chung
Loại máy:

Máy lắp cầu đối trọng / Giàn hạ thủy / Máy lắp dầm

Công suất nâng tối đa:

300 tấn (có thể thay đổi tùy theo cấu hình)

Phạm vi nhịp:

20m đến 50m (có thể điều chỉnh cho các nhịp cầu khác nhau)

Chiều rộng làm việc:

Thích ứng với chiều rộng mặt cầu (thường là 10m–20m)

Chiều cao nâng:

10m–30m (có thể điều chỉnh dựa trên chiều cao trụ)

Hệ thống chuyển động:

Tự hành-với hệ thống đi bộ thủy lực hoặc gắn trên đường ray-

Tốc độ di chuyển: 3–5 m/phút

Nguồn điện:

Hệ thống điện + thủy lực

Điện áp: 380V/50Hz (hoặc theo yêu cầu của dự án)

Hệ thống điều khiển:

PLC-được điều khiển bằng khả năng vận hành từ xa

Cảm biến để giám sát tải và an toàn

Hệ thống đối trọng:

Đối trọng 100–300 tấn có thể điều chỉnh để giữ thăng bằng trong quá trình hạ thủy

Có thể sử dụng khối bê tông hoặc tạ thép

Vật liệu kết cấu:

Thép cường độ-cao (Q345B hoặc tương đương)

Tính năng an toàn:

Bảo vệ quá tải

Cảm biến chống{0}}nghiêng

Hệ thống phanh khẩn cấp





Máy bệ cầu 500-tấn là thiết bị hạng nặng dùng trong xây dựng cầu để nâng, vận chuyển và đặt các đoạn cầu lớn. Dưới đây là các thành phần chính của một hệ thống như vậy:

1. Các thành phần kết cấu chính
Giàn hạ thủy (Khung chính) – Kết cấu thép chính trải dài khu vực xây dựng và hỗ trợ cơ cấu lao.

Hỗ trợ phía trước & phía sau - Hỗ trợ tạm thời giúp ổn định trình khởi chạy trong quá trình đặt phân khúc.

Mũi nâng (Tùy chọn) – Phần phía trước có thể mở rộng giúp dẫn hướng các đoạn cầu vào đúng vị trí.

2. Hệ thống nâng và xử lý
Kích thủy lực (công suất 500-tấn) – Kích công suất cao để nâng và định vị các đoạn cầu.

Tời & Tời – Hệ thống điện hoặc thủy lực để di chuyển các phân đoạn theo chiều ngang.

Cơ cấu xe đẩy & di chuyển – Cho phép di chuyển hệ thống nâng dọc theo giàn.

3. Hệ thống chuyển động và đẩy
Hệ thống đẩy/kéo thủy lực – Di chuyển bệ phóng về phía trước dọc theo hướng cầu.

Hệ thống đường ray hoặc đường ray – Cung cấp đường dẫn hướng dẫn cho chuyển động của bệ phóng.

Dầm/Đệm trượt – Bề mặt hỗ trợ giúp trượt êm ái trong quá trình phóng.

4. Hệ thống thủy lực & điện
Bộ nguồn thủy lực (HPU) – Cung cấp dầu điều áp cho kích và xi lanh.

Bảng điều khiển (dựa trên PLC{0}}hoặc Thủ công) – Quản lý các hoạt động như nâng, hạ và căn chỉnh.

Máy phát điện - Cung cấp năng lượng cho động cơ, bộ điều khiển và ánh sáng.

5. Hệ thống căn chỉnh và định vị
Cảm biến Khảo sát & Giám sát – Hướng dẫn bằng laser hoặc GPS để định vị phân đoạn chính xác.

Hỗ trợ có thể điều chỉnh – Tinh chỉnh-tinh chỉnh vị trí của trình khởi chạy để đảm bảo độ chính xác.

Kích nâng – Đảm bảo sự ổn định trên địa hình không bằng phẳng.

6. Linh kiện an toàn & phụ trợ
Phanh chống trượt & Chốt khóa – Ngăn chặn chuyển động ngoài ý muốn.

Hệ thống dừng khẩn cấp – Để tắt máy ngay lập tức trong trường hợp có sự cố.

Bệ làm việc & Thang tiếp cận – Để người vận hành tiếp cận trong quá trình lắp ráp và bảo trì.

7. Linh kiện vận chuyển & lắp ráp
Phần mô-đun – Cho phép tháo rời để vận chuyển đến địa điểm mới.

Điểm gắn cần cẩu – Để nâng và lắp ráp bệ phóng.









Máy dựng cầu đối trọng 300-tấn là một thiết bị hạng nặng được sử dụng trong việc xây dựng các cây cầu lớn, đặc biệt là để đặt các đoạn hoặc dầm đúc sẵn. Dưới đây là một số lợi thế chính của nó:

1. Khả năng chịu tải cao
Có khả năng xử lý các đoạn cầu nặng (lên tới 300 tấn), phù hợp với-cầu nhịp lớn, cầu cạn đường cao tốc và cầu đường sắt.

Giảm nhu cầu sử dụng nhiều cần cẩu hoặc các cấu trúc hỗ trợ bổ sung.

2. Tăng cường tính ổn định và an toàn
Hệ thống đối trọng giúp cân bằng máy trong quá trình nâng và định vị, giảm thiểu nguy cơ bị lật.

Đảm bảo vị trí chính xác của các đoạn cầu, giảm tai nạn và sai sót trong thi công.

3. Quy trình thi công hiệu quả
Tăng tốc độ lắp dựng cầu so với các phương pháp truyền thống (ví dụ: giàn giáo hoặc cần cẩu).

Cho phép xây dựng liên tục với sự gián đoạn tối thiểu, cải thiện tiến độ dự án.

4. Khả năng thích ứng với các loại cầu khác nhau
Thích hợp cho cầu phân đoạn, dầm hộp, dầm chữ T và cầu bê tông đúc sẵn.

Có thể được sử dụng ở các địa hình khác nhau, bao gồm khu vực đô thị, sông và thung lũng.

5. Giảm sự phụ thuộc vào hỗ trợ mặt đất
Không giống như giàn giáo truyền thống, nó đòi hỏi ít sự chuẩn bị mặt bằng hơn, khiến nó trở nên lý tưởng cho các dự án-đi qua đất mềm hoặc vượt nước.

Giảm thiểu sự gián đoạn môi trường.

6. Chi phí-hiệu quả cho các dự án lớn
Giảm chi phí lao động bằng cách tự động hóa việc nâng vật nặng.

Giảm lãng phí vật liệu và làm lại do độ chính xác cao.

7. Tự động hóa & Điều khiển
Máy móc hiện đại có hệ thống điều khiển PLC giúp vận hành trơn tru.

Cho phép giám sát và điều chỉnh từ xa để có độ chính xác cao hơn.





Máy lắp dựng cầu đối trọng 300-tấn là một thiết bị hạng nặng được sử dụng trong việc xây dựng các cây cầu lớn, đặc biệt để nâng và đặt các đoạn, dầm hoặc dầm hộp đúc sẵn trong quá trình lắp dựng. Hệ thống đối trọng đảm bảo sự ổn định và cân bằng khi xử lý tải nặng, giúp máy không bị lật trong quá trình vận hành.

Ứng dụng chính:
Lắp dựng đoạn đúc sẵn – Được sử dụng trong thi công đúc hẫng cân bằng để nâng và đặt các đoạn bê tông nặng (nặng tới 300 tấn trở lên) cho cầu dầm hộp.

Triển khai Dầm & Dầm hộp – Tạo điều kiện thuận lợi cho việc lắp đặt-dầm thép hoặc bê tông nhịp dài trong các dự án xây dựng cầu.

-Cầu dây văng & Cầu treo – Hỗ trợ định vị các phần mặt cầu lớn nơi cần cẩu truyền thống có thể không khả thi.

Cầu đường sắt và đường cao tốc – Thường được sử dụng trong-các dự án cầu có công suất lớn yêu cầu bố trí chính xác các bộ phận nặng.





Quy trình sản xuất máy dựng cầu đối trọng 300-tấn bao gồm một số giai đoạn quan trọng, bao gồm thiết kế, mua sắm vật liệu, chế tạo, lắp ráp, thử nghiệm và vận hành thử. Dưới đây là bảng phân tích chi tiết-từng bước:

1. Thiết kế & Kỹ thuật
Phân tích yêu cầu: Xác định khả năng chịu tải (300 tấn), chiều dài nhịp, chiều cao nâng và điều kiện vận hành.

Thiết kế kết cấu:

Phân tích phần tử hữu hạn (FEA) để phân phối ứng suất.

Mô hình CAD của dầm chính, chân, hệ thống đối trọng và các bộ phận thủy lực/khí nén.

Hệ thống Cơ & Điện:

Thiết kế cơ cấu nâng thủy lực.

Hệ thống điều khiển (tự động hóa dựa trên PLC{0}}để đảm bảo độ chính xác).

Hệ thống an toàn (phanh, bảo vệ quá tải, dừng khẩn cấp).

Phê duyệt & Chứng nhận: Tuân thủ các tiêu chuẩn quốc tế (ISO, EN, AISC).

2. Mua sắm vật tư
Thép cường độ-cao: Dành cho dầm chính, cần trục và kết cấu đỡ (ví dụ: Q690 hoặc ASTM A572).

Linh kiện thủy lực: Máy bơm, xi lanh, van (từ các nhà cung cấp uy tín như Bosch Rexroth hay Parker).

Linh kiện điện: Động cơ, cảm biến, PLC (Siemens/ABB).

Đối trọng: Khối bê tông hoặc thép đúc sẵn (được hiệu chỉnh để cân bằng).

3. Quy trình chế tạo
A. Chế tạo dầm chính
Cắt: Cắt tấm thép bằng plasma/oxy{0}}nhiên liệu CNC.

Hàn: Hàn hồ quang chìm (SAW) cho đường hàn dọc; hàn robot cho độ chính xác.

Gia công: Khoan và phay các lỗ nối.

Kiểm tra không{0}}phá hủy (NDT): Kiểm tra hàn bằng siêu âm/tia X{1}}.

B. Chân đỡ & cần đỡ
Lắp ráp chân ống lồng (nếu có) bằng xi lanh thủy lực.

Cấu trúc cần cẩu có thiết kế dạng lưới hoặc phần hộp-.

C. Hệ thống đối trọng
Cấu trúc khung: Khung thép để chứa đối trọng 300 tấn.

Cơ chế điều chỉnh: Hệ thống thủy lực/ròng rọc để cân bằng động.

D. Hệ thống thủy lực và điện
Đường ống & Dây điện: Lắp đặt ống mềm, máy bơm và bảng điều khiển.

Tích hợp: Gắn cảm biến để theo dõi tải và phát hiện độ nghiêng.

4. Hội
Lắp dựng dầm chính: Dùng cẩu để định vị dầm trên các chân đỡ.

Gắn đối trọng: Được cố định bằng chốt khóa.

Lắp đặt Thủy lực: Nối xi lanh với cơ cấu nâng.

Tích hợp điện: Bộ điều khiển nối dây, HMI và các thiết bị an toàn.

5. Kiểm tra & Kiểm soát Chất lượng
Kiểm tra tải:

Kiểm tra tĩnh: 125% công suất định mức (375 tấn) về độ ổn định.

Thử nghiệm động: Mô phỏng nâng và di chuyển ngang với 300 tấn.

Kiểm tra chức năng:

Kiểm tra áp suất hệ thống thủy lực.

Phản ứng dừng khẩn cấp.

Xác minh cân bằng đối trọng.

Chứng nhận: Thanh tra-của bên thứ ba (ví dụ: TÜV, Lloyd's Register).

6. Sơn & Bảo vệ chống ăn mòn
Chuẩn bị bề mặt: Phun cát (tiêu chuẩn SA 2.5).

Lớp phủ: Sơn lót Epoxy + sơn phủ polyurethane để chống chịu thời tiết.

7. Vận hành và giao hàng
-Lắp ráp tại chỗ: Được vận chuyển theo mô-đun; được lắp ráp lại tại công trường xây dựng cầu.

Đào tạo người vận hành: Quy trình vận hành và bảo trì an toàn.

Bàn giao cuối cùng: Tài liệu (hướng dẫn sử dụng, báo cáo thử nghiệm, bảo hành).

8. Bảo trì & Hỗ trợ
Kiểm tra định kỳ: Đánh giá độ hao mòn-và-.

Cung cấp phụ tùng: Cho phớt thủy lực, linh kiện điện, v.v.





Công ty đã lắp đặt nền tảng quản lý thiết bị thông minh và lắp đặt 310 bộ (bộ) robot xử lý và hàn. Sau khi hoàn thành kế hoạch sẽ có hơn 500 bộ (bộ) và tỷ lệ kết nối thiết bị đạt 95%. 32 dây chuyền hàn đã được đưa vào sử dụng, 50 dây chuyền dự kiến ​​lắp đặt và tỷ lệ tự động hóa của toàn bộ dây chuyền sản phẩm đạt 85%.
