Phạm vi áp dụng:
Cần trục giàn chung, cần trục giàn đóng tàu, cần trục giàn nâng dầm
Cần trục tháp đập thủy điện, cần trục tháp đuôi nước, cần trục tháp xả lũ, v.v.
1. Mô tả hệ thống - Hệ thống giám sát an toàn cần trục cổng trục
Hệ thống giám sát cần trục cổng trục bao gồm một bộ phận giám sát dữ liệu (bao gồm: mô-đun điều khiển chính không dây, mô-đun phụ thu thập dữ liệu không dây, màn hình cảm ứng và cảm biến, v.v.) và một bộ phận giám sát video (bao gồm màn hình hiển thị, máy ghi hình và camera, v.v.), một nền tảng giám sát từ xa, v.v. Mô-đun phụ thu thập dữ liệu không dây truyền dữ liệu đã thu thập được như trọng lượng nâng, chiều cao nâng, hành trình xe đẩy, v.v. đến mô-đun điều khiển chính không dây và hiển thị dữ liệu và cài đặt các thông số thông qua màn hình cảm ứng.
Bộ phận giám sát dữ liệu có nhiệm vụ giám sát và ghi lại các thông số như trọng lượng nâng, chiều cao nâng, hành trình xe đẩy, chuyển động xe đẩy, chuyển động của thiết bị và hướng dẫn vận hành.
Bộ phận giám sát video chịu trách nhiệm giám sát video thời gian thực các khu vực làm việc như móc, hành trình xe đẩy, phòng xe đẩy, phòng điện và phòng lái xe. Nhân tiện, chúng ta hãy tìm hiểu về hệ thống giám sát an toàn của cần trục cổng trục
Trạng thái thời gian thực: trạng thái hoạt động của xe, trạng thái hướng dẫn vận hành, trạng thái bảo vệ liên động, cảnh báo quá giới hạn của từng cơ cấu, v.v.
Dữ liệu lịch sử: hiển thị dạng bảng, dữ liệu rõ ràng, phản hồi nhanh, chu kỳ thu thập dữ liệu dưới 100 mili giây, dễ xem và có thể xuất sang định dạng EXCEL.
Hồ sơ báo động: hồ sơ thông tin toàn diện, ngưỡng báo động có thể cấu hình, dung lượng lưu trữ thông tin lớn, không dưới 150.000 hồ sơ báo động, đáp ứng các tiêu chuẩn quốc gia.
Cấu hình một phần - hệ thống quản lý và giám sát an toàn cần trục tháp:
Các chỉ số hiệu suất chính và các mục giám sát

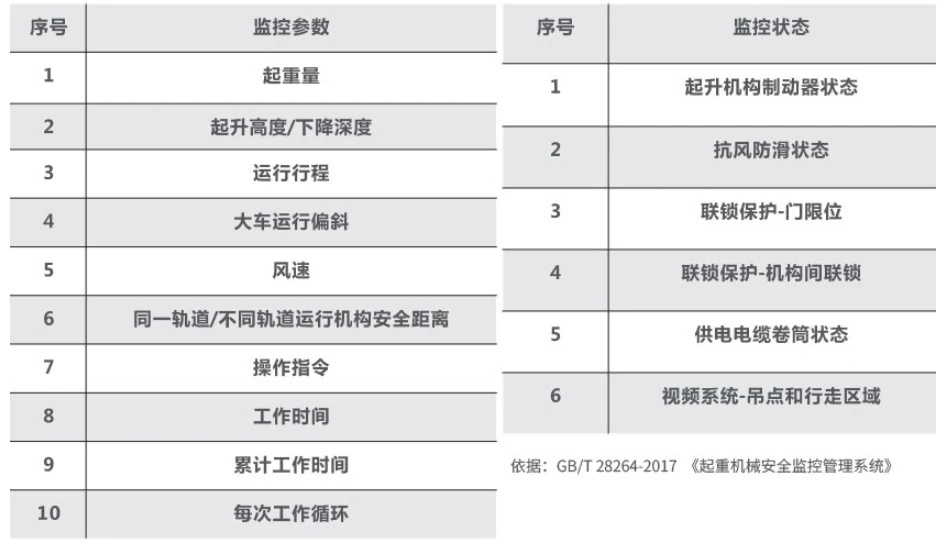

Các thông số giám sát và trạng thái giám sát
Hệ thống giám sát cần trục cổng trục HMS8000-DC được thiết kế hoàn toàn theo tiêu chuẩn quốc gia
