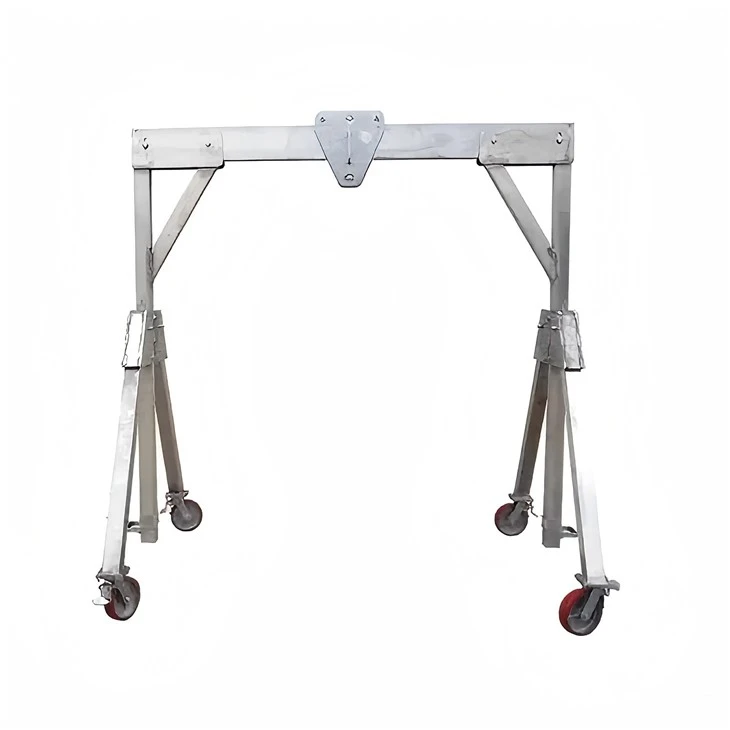

Cần trục giàn bằng nhôm có thể điều chỉnh



Cần trục giàn bằng nhôm có thể điều chỉnh là một giải pháp nâng nhẹ, di động và chống ăn mòn được thiết kế để xử lý vật liệu trong các ứng dụng công nghiệp và thương mại khác nhau. Được làm từ hợp kim nhôm cường độ cao, nó cung cấp độ bền tuyệt vời trong khi vẫn dễ vận chuyển và lắp ráp. Với chiều cao và nhịp có thể điều chỉnh, nó cung cấp sự linh hoạt cho các môi trường làm việc khác nhau.

Nó nhẹ và bền, được làm bằng nhôm chất lượng cao, đảm bảo sức mạnh và khả năng chống ăn mòn.
Cần trục giàn bằng nhôm cũng có thể điều chỉnh về chiều cao và nhịp: dễ dàng thích nghi với các yêu cầu nâng khác nhau.
Nó di động hơn và dễ lắp ráp: nó có thể được cài đặt nhanh chóng và tháo rời mà không cần các công cụ đặc biệt.



Các thành phần cốt lõi: hộp số, động cơ, thiết bị

Nơi xuất xứ: Henan, Trung Quốc

Bảo hành: 2 năm

Trọng lượng (kg): 500 kg

Video gửi đi: được cung cấp

Báo cáo kiểm tra máy móc: được cung cấp

Ứng dụng: kho, cổng, sân, vv

Màu sắc: Tùy chỉnh

Tính năng cần cẩu: Crane Gantrty di động đơn giản tùy chỉnh

Tối đa. Dung lượng: 10 tấn

Nguồn điện: Tùy chỉnh

Phương pháp điều khiển: Điều khiển mặt đất+ Điều khiển từ xa (tùy chỉnh)

MOQ: 1 bộ

Cơ chế nâng: Tăng tay

Loại cần cẩu: Cần cẩu Gantry

Các bộ phận điện chính: Schneider

Hình ảnh & Thành phần

1.Main Beam

Chùm tia chính của cần cẩu gantry bằng nhôm có thể điều chỉnh là cấu trúc chịu tải trọng ngang kéo dài khoảng cách giữa hai hỗ trợ dọc. Nó đóng một vai trò quan trọng trong việc hỗ trợ vận thăng và tải được nâng lên. Dưới đây là một số chi tiết chính:
1. Vật liệu & Xây dựng
Hợp kim nhôm: Nhẹ, chống ăn mòn và mạnh mẽ.
Thiết kế chùm tia I hoặc hộp: thường được sử dụng cho sự ổn định cấu trúc và phân phối tải.
2. Khả năng điều chỉnh
Dầm kính viễn vọng (tùy chọn): Một số mô hình cho phép điều chỉnh độ dài để phù hợp với các không gian làm việc khác nhau.
Kết nối có thể điều chỉnh chiều cao: Hoạt động với các khung bên để cho phép sửa đổi chiều cao.
3. Khả năng tải
Thông thường dao động từ 250 kg đến 5, 000 kg, tùy thuộc vào độ dày chùm tia, nhịp và cốt thép.
4. Chiều dài (nhịp)
Thay đổi từ 2 mét đến hơn 6 mét, tùy thuộc vào mô hình.
5. Khả năng tương thích
Được thiết kế để hỗ trợ vận thăng dây chuyền thủ công hoặc dây điện, vận thăng dây dây và xe đẩy để dễ dàng di chuyển tải.

2. Hệ thống làm việc

Hệ thống nâng của một cần trục nhôm có thể điều chỉnh thường bao gồm một số thành phần chính hoạt động cùng nhau để cung cấp các hoạt động nâng hiệu quả và an toàn.
1. Cơ chế nâng
Hoạt vận động điện: thường được sử dụng để nâng cấp năng lượng, mang lại hiệu quả và dễ vận hành.
Tăng tay chuỗi thủ công: Thích hợp cho tải nhẹ hơn hoặc các tình huống không có điện.
Tăng dây dây: Được sử dụng cho tải trọng nặng hơn và độ cao nâng dài hơn.
2. Hệ thống xe đẩy
Đẩy\/kéo xe đẩy: Thủ công di chuyển dọc theo chùm tia.
Xe đẩy Geared: Được vận hành thông qua một chuỗi tay, cho phép định vị chính xác.
Xe đẩy cơ giới: Chuyển động được hỗ trợ dọc theo chùm cho các hoạt động hiệu quả cao.
3. Cơ chế điều chỉnh chiều cao
Hệ thống PIN & LOCK: Có thể điều chỉnh thủ công với các chân khóa để đảm bảo chiều cao.
Tắm tay cầm tay: Một tời cơ học cho phép điều chỉnh chiều cao mịn.
Hệ thống thủy lực: Xi lanh thủy lực giúp tăng và hạ thấp chiều cao của cần cẩu một cách dễ dàng.
4. Kết thúc khung & bánh xe
Nhôm A-khung hỗ trợ: Cung cấp sự ổn định cấu trúc.
Bánh xe xoay có thể khóa: Cho phép di động và định vị an toàn.
5. Hệ thống điều khiển (nếu động cơ)
Kiểm soát mặt dây chuyền: Điều khiển từ xa có dây để nâng chính xác và chuyển động xe đẩy.
Điều khiển từ xa không dây: Cung cấp sự tiện lợi và linh hoạt.
Kiểm soát tốc độ thay đổi: Cho phép các hoạt động nâng mượt mà và được kiểm soát.



3. SEWNxe

Cỗ xe cuối của một cần cẩu gantry bằng nhôm có thể điều chỉnh là một thành phần quan trọng hỗ trợ chuyển động và ổn định của cần cẩu. Nó thường bao gồm:

• Cấu trúc khung - Được làm bằng nhôm hoặc thép, nó kết nối với chùm tia chính và giữ các bánh xe hoặc bánh xe.
• Bánh xe hoặc bánh xe - Tùy thuộc vào thiết kế:
• Bánh xe cố định cho chuyển động tuyến tính trên đường ray.
• Bánh xe xoay để di chuyển miễn phí trên mặt đất.
• Khóa bánh xe để bảo đảm cần cẩu tại chỗ.
• Bánh xe V-Groove cho hoạt động dựa trên đường đua.
• Hệ thống ổ trục - đảm bảo chuyển động trơn tru và phân phối tải.
• Các tính năng điều chỉnh - Một số xe tải cuối cho phép điều chỉnh chiều cao hoặc chiều rộng để phù hợp với các điều kiện làm việc khác nhau.
• Hệ thống ổ đĩa (tùy chọn) - Trong các mô hình cơ giới hóa, ổ điện hoặc khí nén có thể được tích hợp cho chuyển động tự động.

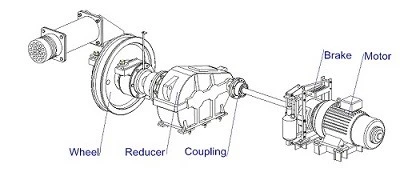

4. Cơ chế di chuyển

Cơ chế di chuyển cần cẩu của cần cẩu Gantry bằng nhôm có thể điều chỉnh thường bao gồm các thành phần sau:
1. Hệ thống bánh xe
Được trang bị bánh xe caster (xoay hoặc cứng) cho chuyển động trơn tru.
Khóa bánh xe ngăn chặn sự di chuyển không mong muốn trong quá trình hoạt động.
Một số mô hình có bánh xe polyurethane hoặc cao su để bảo vệ sàn và giảm nhiễu.
2. Hướng dẫn hành trình hoặc động cơ
Hệ thống đẩy thủ công: Người vận hành di chuyển cần cẩu bằng cách đẩy hoặc kéo.
Hệ thống di chuyển cơ giới (tùy chọn): Bánh xe điện hoặc khí nén cho chuyển động dễ dàng.
3. Hoạt động theo dõi hoặc cuộn tự do
Xoay tự do: Di chuyển trên bề mặt phẳng mà không có dấu vết.
Hệ thống gắn trên đường (ít phổ biến hơn): chạy dọc theo một đường dẫn cố định để định vị chính xác.
4. Chiều cao và nhịp điều chỉnh
Một số mô hình cho phép điều chỉnh chiều cao và nhịp trong khi duy trì sự ổn định.

5.Trolley Cơ chế du lịch

1) Nguyên tắc hoạt động

Khi người vận hành kích hoạt cơ chế di chuyển xe đẩy, hệ thống ổ đĩa tham gia và bắt đầu di chuyển xe đẩy dọc theo chùm tia. Điều này thường được điều khiển bởi hệ thống điều khiển hoặc mặt dây chuyền từ xa. Hệ thống ổ đĩa cung cấp năng lượng cho các bánh xe của xe đẩy, cho phép nó di chuyển theo chiều ngang dọc theo chùm tia. Các bánh xe lăn dọc theo đường ray hoặc đường ray là một phần của khung Gantry. Chuyển động của xe đẩy trơn tru do ma sát thấp, thường được tăng cường bằng cách sử dụng vòng bi trong bánh xe. Xe đẩy cho phép chuyển động chính xác của tải (gắn vào vận thăng) trên chiều dài của chùm tia. Bản thân hệ thống vận thăng được gắn trên xe đẩy và người vận hành có thể điều chỉnh vị trí của tải trọng bằng cách di chuyển xe đẩy. Hệ thống điều khiển của cần cẩu Gantry thường bao gồm sự kết hợp của các nút hoặc cần điều khiển để điều khiển cả chuyển động ngang của xe đẩy và nâng thẳng đứng. Người vận hành có thể điều chỉnh tốc độ và hướng của xe đẩy bằng bảng điều khiển, điều chỉnh tốc độ của động cơ.

Đặc điểm chức năng

Chuyển động trơn tru: Xe đẩy được thiết kế để di chuyển trơn tru dọc theo đường ray hoặc chùm, đảm bảo ma sát và hao mòn tối thiểu. Chuyển động trơn tru này là điều cần thiết để xử lý tải chính xác và hoạt động an toàn.

Thiết kế hạng nhẹ: Các bộ phận xe đẩy và du lịch thường được làm bằng nhôm (trong trường hợp cần cẩu giàn cầm tay) để giữ cho trọng lượng tổng thể thấp, đảm bảo cần trục dễ vận chuyển, thiết lập và tái định vị.

Các tính năng an toàn: Các cơ chế di chuyển xe đẩy thường bao gồm phanh cơ học hoặc điện tử có thể ngăn xe đẩy an toàn khi cần thiết, ngăn chặn chuyển động không được kiểm soát.

Xử lý tải: Xe đẩy được thiết kế để phân phối đồng đều tải nó đang mang, đảm bảo sự ổn định trong khi di chuyển. Điều này là rất quan trọng để ngăn chặn sự bất ổn hoặc mất ổn định trong quá trình vận hành cần cẩu.

6.Crane Wheel

Móc cần trục của cần cẩu giàn bằng nhôm có thể điều chỉnh là một thành phần nâng quan trọng kết nối vận thăng với tải. Dưới đây là một số khía cạnh chính của móc cần trục trong thiết lập này:
1. Các tính năng của móc trục:
Vật liệu: Thường được làm bằng thép hợp kim rèn cho độ bền và độ bền cao.
Thiết kế: Loại xoay hoặc loại cố định, tùy thuộc vào ứng dụng.
Latch an toàn: Ngăn chặn sự thảnh thơi về tải trọng.
Công suất tải: Thay đổi tùy thuộc vào công suất của cần trục, thường dao động từ 500 kg đến 5 tấn đối với cần cẩu nhôm.
Khả năng tương thích: Hoạt động với vận thăng thủ công, điện hoặc khí nén.

7.Crane Hook

Bánh xe cần cẩu của một cần cẩu bằng nhôm có thể điều chỉnh đóng một vai trò quan trọng trong việc đảm bảo tính di động và ổn định của cần cẩu. Những bánh xe này thường được làm từ các vật liệu bền như thép hoặc nhôm có độ bền cao để xử lý tải trọng mà cần cẩu có nghĩa là di chuyển. Chúng được thiết kế để cuộn trơn tru dọc theo đường ray hoặc đường ray, đảm bảo cần trục có thể được di chuyển và điều chỉnh theo các vị trí khác nhau dựa trên nhu cầu của không gian làm việc.
Đối với cần cẩu Gantry bằng nhôm có thể điều chỉnh, các bánh xe thường có các tính năng có thể điều chỉnh để phù hợp với chiều rộng hoặc độ cao theo dõi khác nhau. Chúng cũng có thể đi kèm với ổ khóa hoặc phanh để giữ cho cần cẩu đứng yên trong khi sử dụng.

8.Motor

Động cơ của một cần cẩu gantry bằng nhôm có thể điều chỉnh thường cung cấp năng lượng cho cơ chế vận thăng và điều khiển chuyển động của cần cẩu. Những động cơ này được thiết kế để cung cấp hoạt động trơn tru và đáng tin cậy để nâng và vận chuyển tải nặng. Đây là tổng quan về động cơ điển hình được sử dụng:

Loại động cơ:

• Động cơ AC (dòng điện xoay chiều) thường được sử dụng do tính đơn giản, độ tin cậy và tính khả dụng của chúng.
• Động cơ DC cũng được sử dụng trong một số trường hợp, đặc biệt là để kiểm soát chính xác tốc độ và mô -men xoắn.

Động cơ bước có thể được sử dụng trong các ứng dụng chuyên dụng hơn, đặc biệt là khi cần kiểm soát chính xác định vị.

Xếp hạng sức mạnh:
Xếp hạng năng lượng của động cơ sẽ phụ thuộc vào công suất tải của cần cẩu. Cần cẩu giàn nhỏ hơn có thể sử dụng động cơ trong phạm vi 0. 5 đến 2 mã lực, trong khi các động cơ lớn hơn có thể yêu cầu động cơ từ 5 mã lực trở lên.
Hệ thống điều khiển:
Động cơ thường sẽ được tích hợp với ổ đĩa tần số thay đổi (VFD) hoặc bộ khởi động mềm để điều khiển tốc độ, hướng và mô -men xoắn. Điều này cho phép tăng tốc và giảm tốc trơn tru để giảm căng thẳng trên các thành phần cơ học.

.

9. Hệ thống báo động và hệ thống báo động ánh sáng & công tắc giới hạn

1) Hệ thống báo động âm thanh và ánh sáng

Hệ thống này phục vụ như một cơ chế cảnh báo cho các nhà khai thác và nhân viên gần đó, đảm bảo họ nhận thức được bất kỳ điều kiện quan trọng nào hoặc chuyển động của cần cẩu.
Báo động âm thanh: Thông thường là tiếng còi báo động, còi hoặc sừng tạo ra cảnh báo âm thanh khi cần cẩu đang chuyển động hoặc nếu có lỗi hoặc tình huống quá tải.
Báo động ánh sáng: Thường là đèn nhấp nháy hoặc đèn nhấp nháy hoạt động cùng với báo động âm thanh. Nó cung cấp một dấu hiệu trực quan về tình trạng của cần cẩu, đặc biệt là trong môi trường ồn ào hoặc bận rộn, nơi một cảnh báo âm thanh có thể không đủ.

2) Công tắc giới hạn

Một công tắc giới hạn được sử dụng để điều khiển chuyển động của cần trục bằng cách đặt ranh giới vật lý.
Nó giúp tự động dừng cần cẩu khi nó đạt đến một vị trí hoặc giới hạn được đặt, ngăn ngừa thiệt hại quá mức hoặc cơ học.
Trong cần cẩu giàn bằng nhôm có thể điều chỉnh, các công tắc giới hạn là rất quan trọng để ngăn chặn chuyển động tại các điểm được xác định trước như chiều cao tối đa, du lịch hoặc giới hạn công suất tải.
Họ cũng giúp duy trì sự an toàn bằng cách đảm bảo cần cẩu không vượt ra ngoài các khu vực hoạt động an toàn, đặc biệt là khi xử lý tải trọng nặng.

10. Thiết bị an toàn

• Bảo vệ quá tải: Thiết bị an toàn này ngăn không cho cần cẩu vượt quá khả năng định mức của nó. Các cảm biến quá tải hoặc các ô tải được cài đặt để phát hiện trọng lượng dư thừa, tự động tạm dừng hoạt động để ngăn ngừa thiệt hại hoặc thất bại.
• Hệ thống chống đường: Tính năng này giảm thiểu tải trọng trong quá trình di chuyển, giúp duy trì sự ổn định. Nó có thể là thủ công hoặc tự động, và nó sử dụng động cơ hoặc đối trọng để làm giảm chuyển động không mong muốn.
• Nút dừng khẩn cấp: Một cơ chế an toàn quan trọng cho phép các nhà khai thác dừng cần trục trong trường hợp khẩn cấp. Nó thường được đặt tại trạm điều khiển và có thể dễ dàng truy cập.
• Công tắc giới hạn: Chúng được cài đặt để giới hạn chuyển động của cần cẩu dọc theo đường ray của nó, đảm bảo rằng nó không vượt ra khỏi phạm vi hoạt động an toàn của nó. Công tắc giới hạn cũng có thể ngăn cần trục đi qua một chiều cao hoặc khoảng cách cụ thể.
• Các cơ chế khóa để điều chỉnh: Vì cần trục Gantry có thể điều chỉnh, nó bao gồm các thiết bị khóa bảo vệ chiều cao và chiều rộng của cần cẩu ở các cài đặt chính xác để ngăn chặn chuyển động tình cờ trong khi hoạt động.
• Bảo vệ và các rào cản an toàn: Để bảo vệ các nhà khai thác khỏi thác hoặc tiếp xúc với các bộ phận chuyển động, các lan can và rào cản thường được thêm vào cấu trúc của cần cẩu. Điều này đặc biệt quan trọng khi cần cẩu đang được điều chỉnh hoặc trong quá trình bảo trì.

Chế độ 11.Control

1. Kiểm soát thủ công

Cần trục được vận hành thủ công, với một toán tử điều khiển tất cả các chuyển động trực tiếp.

Các tính năng: Đẩy\/kéo bằng tay để di chuyển cần cẩu. Tăng cường chuỗi hoặc đòn bẩy để nâng tải.

Ưu điểm: Yêu cầu đơn giản và hiệu quả về chi phí. Không cần các thành phần điện.

2. Điều khiển vận mạnh điện

Một vận thăng điện được tích hợp với cần cẩu giàn, cho phép nâng và giảm tải.

Tùy chọn điều khiển: Điều khiển mặt dây chuyền (điều khiển từ xa có dây). Điều khiển từ xa không dây.

Ưu điểm: Nâng cao hơn và hiệu quả hơn. Không cần nỗ lực vật lý.

3. Điều khiển từ xa

Kiểm soát không dây đầy đủ của cả chuyển động của Crane Crane và vận thăng bằng hệ thống điều khiển từ xa.

Các tính năng: Các nhà khai thác có thể điều khiển cần cẩu từ khoảng cách an toàn.ideal cho môi trường nguy hiểm hoặc khó tiếp cận.

Ưu điểm: Tăng cường an toàn. Độ chính xác hơn trong định vị.

4. Kiểm soát tự động\/lập trình

Được trang bị các cảm biến, phần mềm và bộ truyền động, cho phép cần trục thực hiện tự động các tác vụ được xác định trước.

Các tính năng: Tự động hóa các hoạt động nâng lặp đi lặp lại. Tích hợp với các hệ thống quản lý kho.

Ưu điểm: Tăng năng suất. Giảm lỗi của con người.

12.Sketch





Kỹ thuật chính



• Tính di động: Nhôm rất nhẹ, làm cho những cần cẩu này dễ dàng di chuyển và thiết lập ở nhiều địa điểm khác nhau, điều này rất lý tưởng cho các doanh nghiệp cần di động.
• Chiều cao và chiều rộng có thể điều chỉnh: Khả năng điều chỉnh cả chiều cao và chiều rộng của cần trục cho phép linh hoạt trong các môi trường làm việc khác nhau và để xử lý các kích thước tải khác nhau.
• Kháng ăn mòn: Nhôm có khả năng chống gỉ và ăn mòn một cách tự nhiên, làm cho những cần cẩu này phù hợp để sử dụng trong môi trường tiếp xúc với độ ẩm, chẳng hạn như khu vực công nghiệp ngoài trời hoặc ướt.
• Hiệu quả về chi phí: Mặc dù cần cẩu nhôm có thể đắt hơn so với những chiếc thép trả trước, nhưng bản chất nhẹ của chúng làm giảm chi phí vận chuyển và lắp đặt, và chúng cần ít bảo trì hơn theo thời gian do khả năng chống ăn mòn.
• Độ bền: Nhôm là một vật liệu mạnh nhưng nhẹ, cung cấp sự cân bằng độ bền mà không có trọng lượng nặng của thép.
• Dễ dàng lắp ráp và tháo gỡ: Thiết kế mô -đun của cần cẩu Gantry bằng nhôm có thể điều chỉnh giúp chúng dễ dàng lắp ráp và tháo rời hơn, làm cho chúng trở nên lý tưởng cho các thiết lập tạm thời hoặc trang web việc làm với không gian hạn chế.





1. Sản xuất & Bảo trì
Nâng và định vị các bộ phận máy nặng
Lắp ráp và tháo rời các thiết bị công nghiệp
Bảo trì và sửa chữa công việc trong các nhà máy
2. Kho lưu trữ & Logistics
Đang tải và dỡ vật liệu nặng
Di chuyển các hộp hoặc pallet lớn
Các giải pháp nâng tạm thời trong đó cần cẩu vĩnh viễn không khả thi
3. Trang web xây dựng
Nâng vật liệu trong không gian hạn chế
Vận chuyển các dụng cụ và thiết bị đến các vị trí cao
Hỗ trợ công việc ở các vị trí có giới hạn trọng lượng
4. Ô tô & hàng không vũ trụ
Loại bỏ và cài đặt động cơ
Xử lý thành phần máy bay
Xe nâng để bảo trì
5. Hàng hải & đóng tàu
Nâng động cơ thuyền và các thành phần hàng hải khác
Sửa chữa và bảo trì bến cảng
Xử lý các bộ phận tàu nặng trong các nhà máy đóng tàu

Cần cẩusản xuất thủ tục

1. Thiết kế & kỹ thuật
Xác định khả năng tải, điều chỉnh chiều cao và chiều rộng nhịp dựa trên các yêu cầu của khách hàng.
Tạo bản vẽ CAD và mô hình 3D để đảm bảo tính toàn vẹn cấu trúc.
Chọn Hợp kim nhôm cao cấp để xây dựng nhẹ nhưng mạnh mẽ.
2. Mua sắm vật liệu
Nguồn 6061- T6 hoặc 7075 Hợp kim nhôm cho các thành phần cấu trúc.
Mua thép không gỉ hoặc bu lông cường độ cao, cơ chế khóa và bánh xe caster.
Có được hệ thống điều chỉnh chiều cao thủy lực hoặc cơ học (nếu có).
3. Cắt & gia công
Cắt chính xác các cấu hình nhôm bằng máy CNC hoặc máy cắt laser.
Khoan và lỗ đục lỗ cho các kết nối bắt vít.
Gia công của các cơ chế chiều cao có thể điều chỉnh và giá đỡ.
4. Hàn & lắp ráp
Hàn TIG cho các khớp nhôm mạnh (nếu cần thiết).
Lắp ráp được bắt vít cho các thành phần mô-đun (dầm chéo, chân và hỗ trợ điều chỉnh chiều cao).
Tích hợp các bánh xe caster với các cơ chế khóa.
5. Xử lý bề mặt & Lớp phủ
Anodizing hoặc lớp phủ bột để tăng cường khả năng chống ăn mòn.
Đánh bóng hoặc đánh răng cho một kết thúc thẩm mỹ.
6. Kiểm tra chất lượng và kiểm tra tải
Kiểm tra độ chính xác kích thước bằng cách sử dụng các công cụ đo lường chính xác.
Các thử nghiệm chịu tải để đảm bảo an toàn (thử nghiệm tĩnh và động).
Kiểm tra chức năng của điều chỉnh chiều cao và di động.

Chế độ xem hội thảo:

Công ty đã cài đặt một nền tảng quản lý thiết bị thông minh và đã cài đặt 310 bộ (bộ) robot xử lý và hàn. Sau khi hoàn thành kế hoạch, sẽ có hơn 500 bộ (bộ) và tốc độ mạng thiết bị sẽ đạt 95%. 32 Các dòng hàn đã được đưa vào sử dụng, 50 được lên kế hoạch để cài đặt và tốc độ tự động hóa của toàn bộ dòng sản phẩm đã đạt 85%.
