Máy phóng dầm lắp cầu

Máy phóng dầm lắp cầu (hay còn gọi là Máy phóng dầm cầu hay gọi đơn giản là Máy phóng dầm) là thiết bị xây dựng chuyên dụng được sử dụng trong việc lắp ráp và đặt các dầm hoặc đoạn cầu bê tông đúc sẵn. Công nghệ này thường được sử dụng trong việc xây dựng đường cao tốc, cầu cạn và cầu trên cao. Mục đích của Beam Launcher là hợp lý hóa và đẩy nhanh quá trình xây dựng kết cấu thượng tầng cầu bằng cách đặt các đoạn đúc sẵn vào các vị trí được chỉ định một cách hiệu quả.







1. Cấu trúc và thiết kế:

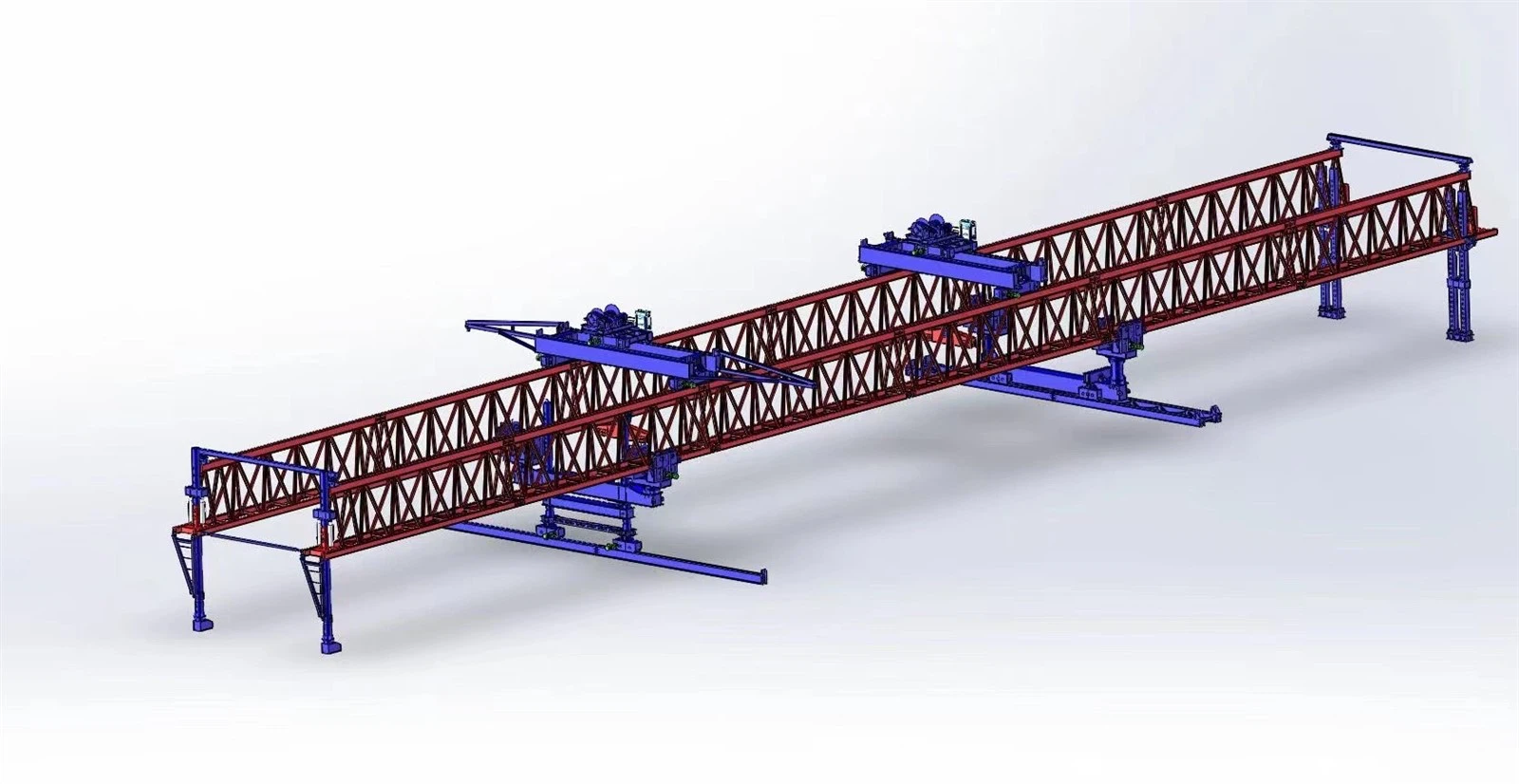

• Beam Launcher là một kết cấu giàn lớn, chuyên dụng được thiết kế để thu hẹp khoảng cách giữa các trụ cầu hoặc mố cầu.
• Nó bao gồm một kết cấu dầm hoặc giàn chính, được hỗ trợ bởi các chân giàn ở hai bên nhịp cầu.
• Máy phóng được trang bị một cỗ xe di chuyển dọc theo dầm chính.

2. Xử lý phân đoạn đúc sẵn:

• Xe bệ được trang bị cơ cấu nâng, thường ở dạng tời hoặc cần cẩu, để gắp và vận chuyển các đoạn cầu đúc sẵn từ bãi đúc đến công trường.

3. Vị trí phân đoạn:

• Máy phóng có khả năng đặt chính xác các đoạn đúc sẵn vào các vị trí được chỉ định trên các trụ cầu.
• Các phân đoạn thường được nâng lên, vận chuyển đến vị trí lắp đặt và sau đó được hạ xuống vào vị trí với độ chính xác cao.

4. Tính linh hoạt:

• Máy phóng chùm lắp dựng cầu được thiết kế để xử lý nhiều cấu hình cầu khác nhau, bao gồm các nhịp thẳng, các đoạn cong và nghiêng hoặc dốc dần.

Chúng có thể được điều chỉnh để phù hợp với chiều rộng cầu và khả năng chịu tải khác nhau.

5. Tính năng an toàn:

• An toàn là mối quan tâm hàng đầu và Beam Launcher được trang bị nhiều tính năng an toàn khác nhau như bảo vệ quá tải, hệ thống phanh khẩn cấp và cơ chế an toàn.

6. Hiệu quả và tốc độ:

• Máy phóng dầm đẩy nhanh đáng kể quá trình xây dựng cầu, giảm thời gian cần thiết để lắp ráp cấu trúc thượng tầng so với các phương pháp truyền thống.

7. Hiệu quả chi phí:

• Mặc dù khoản đầu tư ban đầu vào Beam Launcher có thể đáng kể nhưng tổng chi phí xây dựng cầu có thể giảm do thời gian xây dựng nhanh hơn và tiết kiệm nhân công.

8. Hệ thống điều khiển:

• Các hệ thống điều khiển tiên tiến, thường được vi tính hóa, được tích hợp vào Beam Launcher để hỗ trợ điều khiển chuyển động và định vị chính xác.

9. Cân nhắc về môi trường:

• Một số kiểu máy có thể kết hợp các tính năng nhằm giảm thiểu tác động đến môi trường, chẳng hạn như giảm độ ồn và các bộ phận tiết kiệm năng lượng.

10. Bảo trì và độ tin cậy:

• Bảo trì thường xuyên là điều cần thiết để đảm bảo Beam Launcher hoạt động đáng tin cậy và an toàn trong suốt thời gian hoạt động của nó.







Máy phóng dầm lắp dựng cầu là một loại máy móc phức tạp bao gồm nhiều bộ phận và bộ phận khác nhau phối hợp với nhau để nâng, vận chuyển và đặt các đoạn cầu đúc sẵn trong quá trình thi công một cách hiệu quả. Thiết kế cụ thể có thể khác nhau giữa các nhà sản xuất, nhưng đây là một số bộ phận và thành phần phổ biến mà bạn thường thấy trong Trình khởi chạy chùm lắp cầu:

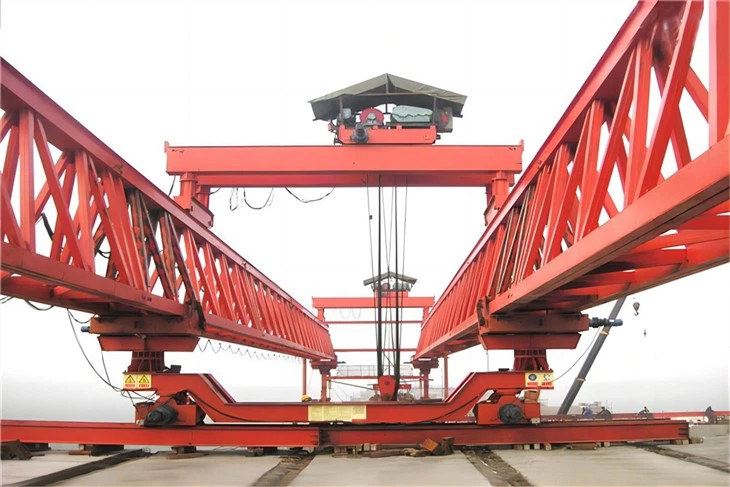

• Dầm chính hoặc giàn: Thành phần kết cấu chính kéo dài khoảng cách giữa các trụ cầu hoặc mố cầu. Nó cung cấp hỗ trợ cho toàn bộ bộ máy.
• Chân giàn: Đây là các kết cấu đỡ thẳng đứng được gắn vào dầm chính, mang lại sự ổn định và phân bổ tải trọng xuống mặt đất.
• Vận chuyển: Vận chuyển là một nền tảng di động di chuyển dọc theo dầm chính. Nó mang theo thiết bị nâng và chịu trách nhiệm về vị trí chính xác của các phân đoạn đúc sẵn.
• Cơ cấu nâng: Bao gồm tời, cần cẩu hoặc các thiết bị nâng khác để nâng và vận chuyển các đoạn cầu đúc sẵn từ bãi đúc đến công trường.
• Hệ thống xe đẩy: Hệ thống xe đẩy là một phần của xe đẩy và cho phép di chuyển theo phương ngang dọc theo dầm chính. Điều cần thiết là định vị cơ cấu nâng một cách chính xác.
• Thiết bị giữ đoạn: Kẹp, kẹp hoặc các thiết bị khác để giữ và nhả một cách an toàn các đoạn cầu đúc sẵn trong quá trình nâng và đặt.
• Hệ thống dẫn hướng: Hệ thống hỗ trợ căn chỉnh và định vị chính xác bệ phóng, đảm bảo rằng các đoạn đúc sẵn được đặt chính xác.
• Cabin điều khiển: Cabin hoặc phòng điều khiển nơi người vận hành giám sát và điều khiển hoạt động của Beam Launcher. Nó chứa các bảng điều khiển, màn hình và thiết bị liên lạc cần thiết.
• Hệ thống điện: Beam Launcher được cung cấp năng lượng bằng hệ thống điện hoặc thủy lực. Điều này bao gồm động cơ, máy bơm và các bộ phận khác để điều khiển chuyển động của thiết bị phóng.
• Tính năng an toàn: Cơ chế bảo vệ quá tải, hệ thống phanh khẩn cấp và các tính năng an toàn khác nhằm đảm bảo an toàn cho người và thiết bị trong quá trình vận hành.
• Hệ thống điều khiển: Hệ thống điều khiển được vi tính hóa cho phép người vận hành quản lý và điều phối các chuyển động của Beam Launcher, bao gồm nâng, vận chuyển và đặt các đoạn đúc sẵn.













Việc sử dụng Máy phóng chùm lắp dựng cầu mang lại một số lợi thế trong việc xây dựng cầu, cầu cạn và đường cao tốc trên cao. Những ưu điểm này góp phần nâng cao hiệu quả, an toàn và tiết kiệm chi phí trong quá trình xây dựng tổng thể. Dưới đây là một số lợi thế chính:



• Tốc độ và hiệu quả: Máy phóng dầm tăng tốc đáng kể quá trình xây dựng cầu bằng cách cho phép đặt đồng thời nhiều đoạn đúc sẵn. Điều này dẫn đến việc hoàn thành dự án nhanh hơn so với các phương pháp xây dựng truyền thống.
• Giảm thời gian xây dựng: Khả năng nâng và đặt các đoạn cầu đúc sẵn với độ chính xác giúp giảm thời gian cần thiết để lắp ráp, giảm thiểu gián đoạn giao thông và cải thiện tiến độ tổng thể của dự án.
• Tăng cường độ an toàn: Máy phóng chùm nâng cao độ an toàn bằng cách giảm thiểu nhu cầu nhân sự làm việc trên cao hoặc ở gần các hoạt động nâng vật nặng. Hệ thống điều khiển tự động và vi tính hóa góp phần hơn nữa vào quá trình xây dựng an toàn và được kiểm soát.
• Độ chính xác và chính xác: Máy phóng dầm được trang bị hệ thống điều khiển tiên tiến đảm bảo định vị và căn chỉnh chính xác các đoạn đúc sẵn, giúp cải thiện độ chính xác trong việc xây dựng kết cấu thượng tầng cầu.
• Tính linh hoạt: Những máy này có thể thích ứng với nhiều cấu hình cầu khác nhau, bao gồm nhịp thẳng, đường cong và độ dốc hoặc độ dốc dần dần. Chúng có thể được tùy chỉnh để phù hợp với chiều rộng cầu và khả năng chịu tải khác nhau.
• Tiết kiệm chi phí: Mặc dù khoản đầu tư ban đầu vào Beam Launcher là đáng kể nhưng tổng chi phí xây dựng cầu có thể giảm do thời gian xây dựng nhanh hơn, yêu cầu lao động thấp hơn và tăng hiệu quả sử dụng vật liệu.
• Giảm thiểu tác động đến môi trường: Một số thiết bị phóng tia được thiết kế với các tính năng nhằm giảm thiểu tác động đến môi trường, chẳng hạn như giảm độ ồn và các bộ phận tiết kiệm năng lượng.
• Chất lượng nhất quán: Môi trường được kiểm soát của quá trình sản xuất phân đoạn đúc sẵn đảm bảo chất lượng nhất quán và việc sử dụng Beam Launcher giúp duy trì chất lượng này trong quá trình lắp ráp.
• Khả năng thích ứng với các địa điểm đầy thách thức: Beam Launcher có thể được sử dụng ở nhiều địa hình khác nhau và các địa điểm xây dựng đầy thử thách, mang lại sự linh hoạt trong ứng dụng.
• Tối ưu hóa việc sử dụng tài nguyên: Bản chất được kiểm soát và tự động của Beam Launchers giúp tối ưu hóa việc sử dụng vật liệu xây dựng, giảm chất thải và nâng cao hiệu quả sử dụng tài nguyên.









Máy phóng chùm lắp dựng cầu tìm thấy ứng dụng trong các dự án xây dựng khác nhau liên quan đến việc lắp ráp các kết cấu thượng tầng cầu. Những máy chuyên dụng này đặc biệt phù hợp cho các dự án sử dụng các đoạn bê tông đúc sẵn để thi công các nhịp cầu.



• Đường cao tốc trên cao: Máy phóng dầm thường được sử dụng trong việc xây dựng đường cao tốc trên cao, nơi cần phải lắp ráp các đoạn đúc sẵn để tạo ra đường trên cao.
• Xây dựng cầu: Ứng dụng chính là trong việc xây dựng các cây cầu, trong đó bệ phóng được sử dụng để nâng, vận chuyển và đặt các đoạn cầu đúc sẵn để tạo thành cấu trúc thượng tầng của cầu.
• Cầu cạn: Cầu cạn, là kết cấu dài trên cao, thường bao gồm một loạt nhịp, được hưởng lợi từ việc sử dụng thiết bị phóng dầm để bố trí các đoạn đúc sẵn một cách hiệu quả.
• Cầu vượt và cầu vượt: Máy phóng chùm được sử dụng trong việc xây dựng cầu vượt và cầu vượt, đặc biệt là ở các khu vực đô thị nơi cần có đường trên cao để di chuyển qua các nút giao thông hoặc khu vực tắc nghẽn.
• Cầu vượt đường sắt: Trong xây dựng đường sắt, Beam Launcher có thể được sử dụng để lắp ráp cầu vượt và cầu, cho phép lắp đặt các đoạn đúc sẵn một cách hiệu quả và nhanh chóng.
• Nút giao thông: Việc xây dựng các nút giao thông phức tạp liên quan đến việc tạo ra các kết cấu trên cao có thể được hưởng lợi từ tốc độ và độ chính xác do Beam Launchers mang lại.
• Thay thế cầu nhanh chóng: Máy phóng dầm có thể được sử dụng trong các dự án thay thế cầu nhanh với mục tiêu là giảm thiểu thời gian ngừng hoạt động của các tuyến giao thông hiện có bằng cách nhanh chóng lắp đặt các đoạn đúc sẵn.
• Cầu cong: Beam Launcher có thể thích ứng với nhiều cấu hình cầu khác nhau, bao gồm cả cầu cong, khiến chúng phù hợp với các dự án có hình dạng phi tiêu chuẩn.
• Cầu nhịp dài: Để xây dựng các cầu nhịp dài, nơi các nhịp có thể đặc biệt lớn, Máy phóng dầm cung cấp phương pháp lắp ráp hiệu quả và tiết kiệm chi phí.
• Sửa chữa khẩn cấp: Trong trường hợp cầu hoặc cầu cạn cần sửa chữa hoặc thay thế khẩn cấp, Beam Launcher có thể đẩy nhanh quá trình, giảm tác động đến mạng lưới giao thông.
• Dự án hạ tầng đô thị: Tại các khu vực đô thị đông dân cư, nơi những hạn chế về không gian và nhu cầu hạn chế tối đa sự gián đoạn giao thông là rất quan trọng, Beam Launchers cung cấp một giải pháp hiệu quả cho việc xây dựng cầu.







Quy trình sản xuất Máy phóng chùm lắp cầu bao gồm nhiều giai đoạn, từ thiết kế và sản xuất đến lắp ráp và thử nghiệm. Mặc dù các bước cụ thể có thể khác nhau tùy theo nhà sản xuất và loại bệ phóng được sản xuất, dưới đây là tổng quan chung về quy trình sản xuất:



• Thiết kế và kỹ thuật: Quá trình bắt đầu với giai đoạn thiết kế và kỹ thuật. Các kỹ sư tạo ra các kế hoạch và thông số kỹ thuật chi tiết cho Máy phóng chùm lắp dựng cầu dựa trên yêu cầu của dự án, khả năng chịu tải và các yếu tố khác.
• Lựa chọn vật liệu: Sau khi hoàn thiện thiết kế, các vật liệu thích hợp sẽ được lựa chọn dựa trên các yếu tố như độ bền, độ bền và trọng lượng. Vật liệu phổ biến bao gồm thép cường độ cao cho kết cấu và các bộ phận chính.
• Chế tạo linh kiện: Quá trình chế tạo bao gồm việc cắt, tạo hình và tạo hình các bộ phận khác nhau của Beam Launcher theo thông số kỹ thuật thiết kế. Điều này bao gồm dầm chính, chân giàn, vận chuyển, cơ cấu nâng và các bộ phận kết cấu khác.
• Hàn và lắp ráp: Các thành phần được hàn lại với nhau để tạo nên kết cấu chính của Beam Launcher. Hàn chính xác là rất quan trọng để đảm bảo tính toàn vẹn cấu trúc và độ ổn định của bệ phóng.
• Xử lý bề mặt: Cấu trúc lắp ráp trải qua quá trình xử lý bề mặt, chẳng hạn như phun cát và sơn, để bảo vệ chống ăn mòn và đảm bảo độ bền hoàn thiện.
• Lắp đặt cơ cấu nâng: Các cơ cấu nâng, có thể bao gồm tời, cần cẩu hoặc các thiết bị khác, được lắp đặt trên xe. Những cơ cấu này rất quan trọng cho việc nâng và vận chuyển các đoạn cầu đúc sẵn.
• Tích hợp hệ thống điều khiển: Hệ thống điều khiển bằng máy tính được tích hợp vào Beam Launcher để hỗ trợ việc định vị, điều khiển chuyển động và tự động hóa chính xác. Điều này bao gồm việc lắp đặt các cảm biến, bộ truyền động và bảng điều khiển trong cabin của người vận hành.
• Kiểm tra và kiểm soát chất lượng: Beam Launcher đã lắp ráp phải trải qua quá trình kiểm tra nghiêm ngặt để đảm bảo tất cả các bộ phận đều hoạt động như thiết kế. Điều này bao gồm kiểm tra tải, kiểm tra chuyển động và kiểm tra các tính năng an toàn. Các biện pháp kiểm soát chất lượng được thực hiện để đáp ứng các tiêu chuẩn và quy định của ngành.
• hội cuối cùng: Máy phóng đã được lắp ráp hoàn chỉnh và mọi thành phần bổ sung, chẳng hạn như đối trọng, kiểm soát môi trường và các tính năng an toàn, đều được thêm vào.
• Tài liệu và tuân thủ: Tài liệu được chuẩn bị, bao gồm hướng dẫn sử dụng, hướng dẫn an toàn và chứng chỉ tuân thủ. Beam Launcher phải tuân thủ các tiêu chuẩn quy định và an toàn có liên quan.
• Vận chuyển và lắp đặt: Nếu Beam Launcher được thiết kế để có thể vận chuyển được thì nó được chuẩn bị để vận chuyển đến công trường. Tại chỗ, bệ phóng đã được cài đặt và chuẩn bị hoạt động.







Công ty TNHH Cần cẩu mỏ Hà Nam đã triển khai nền tảng quản lý thiết bị thông minh và triển khai 310 bộ robot xử lý và hàn. Sau khi thực hiện sáng kiến, tổng số bộ sẽ vượt quá 500, đạt tỷ lệ kết nối thiết bị 95%. Hiện tại, 32 dây chuyền hàn đang hoạt động và có kế hoạch lắp đặt thêm 50 dây chuyền nữa. Tỷ lệ tự động hóa tổng thể cho toàn bộ dây chuyền sản phẩm đã đạt 85%.
